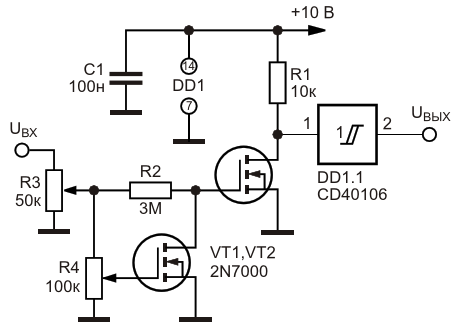

Электрическая схема оконного амплитудного фильтра (оконного клапана) с использованием на выходе элемента «НЕ»

Скачать PDF

Другие материалы из основного документа

• Статья «Оконные амплитудные фильтры сигналов»
• Рисунок 1. Электрическая схема оконного амплитудного фильтра (оконного клапана) с использованием на выходе элемента «НЕ»
• Рисунок 2. Оконный амплитудный фильтр с использованием на выходе элемента «Исключающее ИЛИ»
• Рисунок 3. Диаграмма электрических процессов на входе и выходе оконного фильтра при подаче на его вход напряжения синусоидальной формы
• Рисунок 4. Использование оконного фильтра для управления прохождением входного сигнала
• Рисунок 5. Форма электрических сигналов на входе и выходе оконного фильтра (Рисунок 4) для выделения полосы амплитуд сигналов, проходящих через него
• Рисунок 6. Электрическая схема трехполосного формирователя управляющих сигналов амплитудного фильтра
• Рисунок 7. Электрическая схема трехполосного амплитудного фильтра сигналов
• Рисунок 8. Динамика электрических процессов на входе и выходах трехполосного коммутатора входных сигналов по амплитуде
