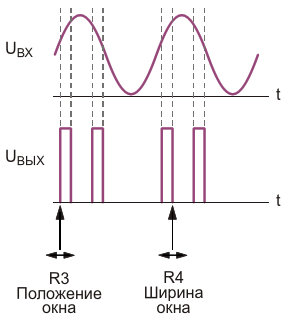

Диаграмма электрических процессов на входе и выходе оконного фильтра при подаче на его вход напряжения синусоидальной формы
