После подачи на тормоз …
После подачи на тормоз импульса активации полной амплитуды выходное напряжение регулятора постепенно уменьшается до номинального напряжения удержания
Авторы
Alain Minoz
Основной документ
Статья «
Импульсный регулятор снижает мощность, потребляемую тормозом двигателя
»
Описание
Рисунок 4
Формат / Размер файла
PDF
/
18 Кб
Язык документа
русский
Скачать PDF
Другие материалы из основного документа
Статья «
Импульсный регулятор снижает мощность, потребляемую тормозом двигателя
»
Рисунок 1. При непрерывной работе под напряжением 24 В температура тормоза стабилизируется на уровне 75 °C, что на 53 °C выше температуры окружающей среды (кривая А). Подача на несколько секунд импульса активации 24 В с последующим переходом на напряжение уд
Рисунок 2. Активация тормоза замыкает реле K
1
, подавая на тормоз напряжение 24 В. RC-цепочка задерживает срабатывание реле K
2
. Когда нормально замкнутое реле K
2
размыкается, резистор R
POWER
снижает напряжение, подаваемое н
Рисунок 3. Внешняя команда включает микросхему ШИМ регулятора IC
1
, а конденсатор C
1
поддерживает низкий уровень на входе обратной связи IC
1
, обеспечивая подачу на тормоз максимального выходного напряжения 24 В до тех пор, пока C

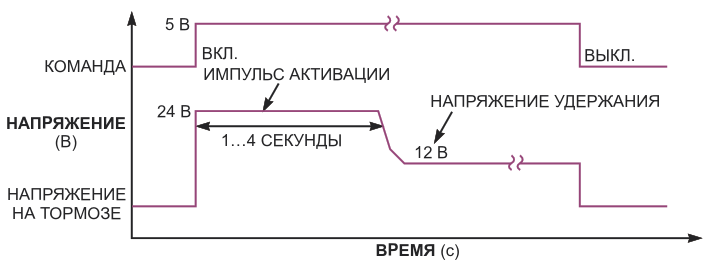

Рисунок 4. После подачи на тормоз импульса активации полной амплитуды выходное напряжение регулятора постепенно уменьшается до номинального напряжения удержания
