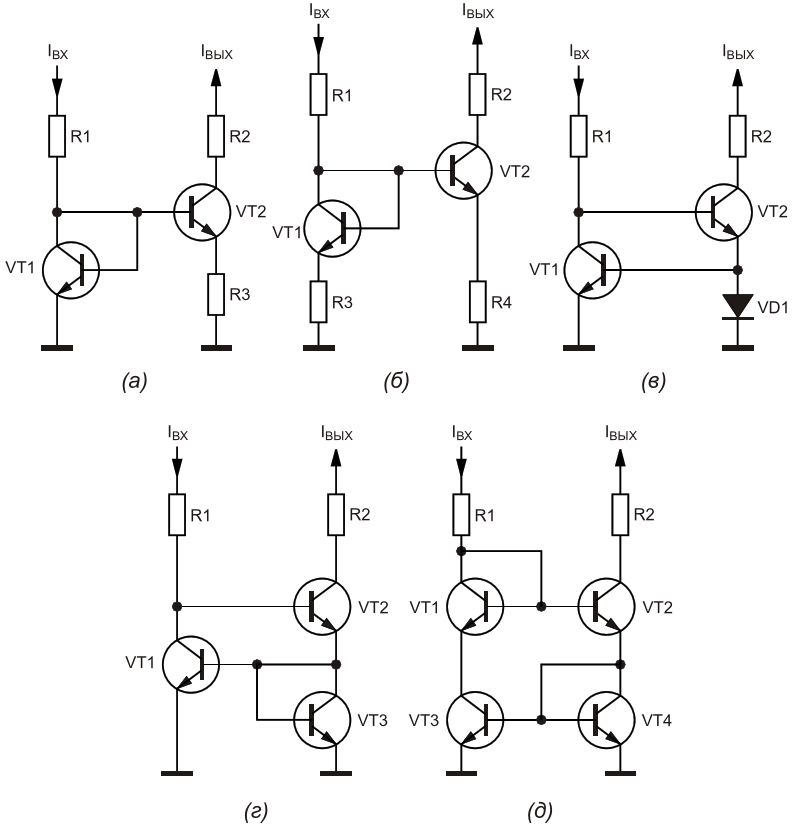

Токовые зеркала по патентам: а) Видлара [3]; б) Видлара с компенсацией эффекта Эрли; в) Уилсона [4]; г) Уилсона, каскодное включение транзисторов [4]; д) каскодное токовое зеркало на четырех транзисторах [5]

Авторы	Михаил Шустов - г. Томск
Основной документ	Статья «Прецизионное токовое зеркало и УНЧ на его основе»
Описание	Рисунок 1
Формат / Размер файла	PDF / 32 Кб
Язык документа	русский

Другие материалы из основного документа

Рисунок 1. Токовые зеркала по патентам: а) Видлара [3]; б) Видлара с компенсацией эффекта Эрли; в) Уилсона [4]; г) Уилсона, каскодное включение транзисторов [4]; д) каскодное токовое зеркало на четырех транзисторах [5]
