Прецизионное токовое зеркало на биполярных транзисторах

Авторы	Михаил Шустов - г. Томск
Основной документ	Статья «Прецизионное токовое зеркало и УНЧ на его основе»
Описание	Рисунок 2
Формат / Размер файла	PDF / 17 Кб
Язык документа	русский

Другие материалы из основного документа

Статья «Прецизионное токовое зеркало и УНЧ на его основе»

Рисунок 1. Токовые зеркала по патентам: а) Видлара [3]; б) Видлара с компенсацией эффекта Эрли; в) Уилсона [4]; г) Уилсона, каскодное включение транзисторов [4]; д) каскодное токовое зеркало на четырех транзисторах [5]

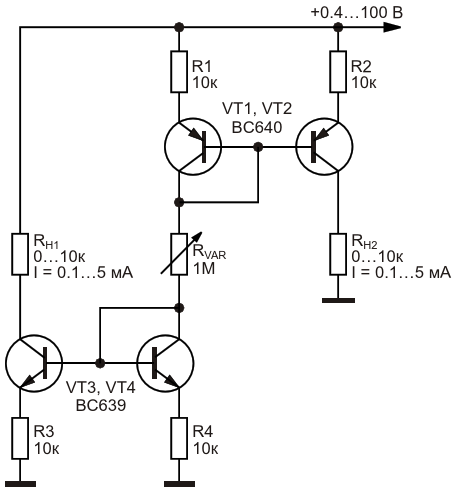

Рисунок 2. Прецизионное токовое зеркало на биполярных транзисторах
Рисунок 3. Прецизионное токовое зеркало на полевых транзисторах
Рисунок 4. Усилитель низкой частоты на основе прецизионного токового зеркала
