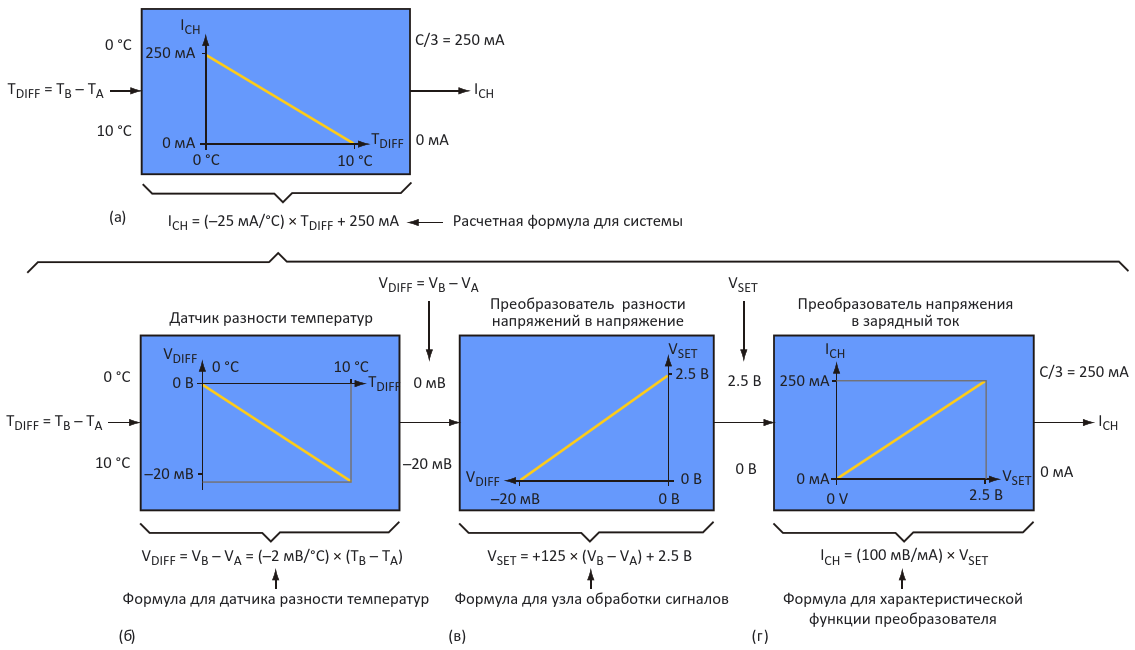

Эти графики и формулы, иллюстрирующие работу схемы защиты аккумулятора, включают общую конструкцию (а), схему датчика температуры (б), преобразователь дифференциального напряжения в несимметричное (в) и преобразователь напряжения в зарядный ток (г)

Скачать PDF

Другие материалы из основного документа

• Статья ««Интеллектуальное» зарядное устройство предотвращает повреждение NiCd батарей»
• Рисунок 1. Эти графики и формулы, иллюстрирующие работу схемы защиты аккумулятора, включают общую конструкцию (а), схему датчика температуры (б), преобразователь дифференциального напряжения в несимметричное (в) и преобразователь напряжения в зарядный ток (г)
• Рисунок 2. Выходные напряжения диодных датчиков температуры подаются на стандартный дифференциальный усилитель, выдающий, в свою очередь, разностное напряжение, которое будет изменяться от -20 В до 0 В при повышении разности температур от 0 °C до 10 °C
