Внутренняя структура микросхемы 222 и простейшая схема ШИМ-генератора с независимым регулированием частоты

Скачать PDF

Другие материалы из основного документа

• Статья «Микросхема 222 - альтернатива 555. ШИМ-генератор с независимой регулировкой частоты. Часть 1»

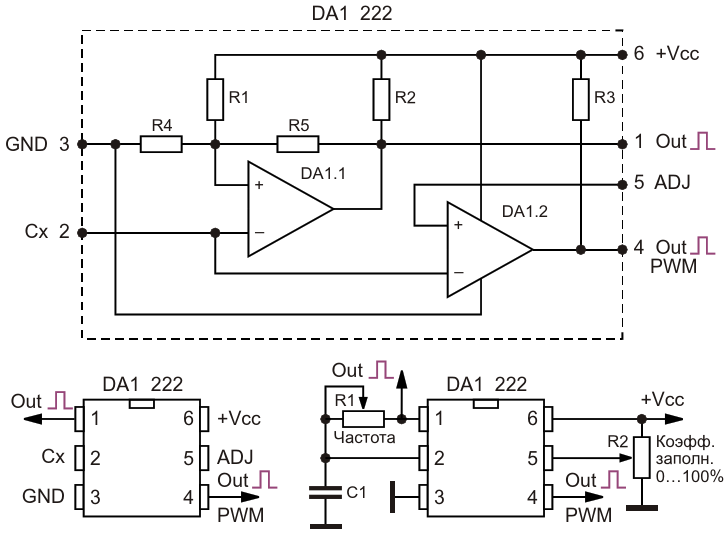

• Рисунок 1. Внутренняя структура микросхемы 222 и простейшая схема ШИМ-генератора с независимым регулированием частоты
• Рисунок 2. ШИМ-генератор с независимым регулированием частоты
• Рисунок 3. Генератор импульсов
• Рисунок 4. Генератор импульсов на два выхода с раздельно регулируемыми коэффициентами заполнения импульсов
• Рисунок 5. Многоканальный ШИМ-регулятор
• Рисунок 6. Генератор пилообразных и прямоугольных импульсов
• Рисунок 7. Генератор синусоидальных колебаний
• Рисунок 8. Генератор синусоидальных колебаний с фазосдвигающей цепочкой
• Рисунок 9. Функциональный генератор
• Рисунок 10. Кольцевой генератор импульсов
• Рисунок 11. Генератор качающейся частоты
• Рисунок 12. Регулятор ширины внешнего сигнала
• Рисунок 13. Преобразователь входного сигнала прямоугольной формы частотой 10 кГц с КЗИ 1 … 99% в выходной сигнал той же формы с КЗИ 0…100%
• Рисунок 14. Преобразователь синусоидального сигнала в ШИМ
• Рисунок 15. Преобразователь аналоговых сигналов в ШИМ-сигналы прямоугольной формы
• Рисунок 16. Восстановитель цифрового сигнала
• Рисунок 17. Элемент НЕ (инвертор)
• Рисунок 18. Вариант элемента НЕ
• Рисунок 19. Повторитель
• Рисунок 20. Элемент 2И-НЕ
• Рисунок 21. Импликатор
• Рисунок 22. Элемент дробной логики
• Рисунок 23. Преобразователь уровня
• Рисунок 24. Универсальный преобразователь уровней логического сигнала вверх или вниз
