В этой стробоскопической приставке для осциллографа выходной сигнал генератора развертки (T) или регулируемое напряжение (X) пересекаются с синхронизированным быстрым пилообразным напряжением на входах компаратора строба, чтобы многократно переключать тан

Скачать PDF

Другие материалы из основного документа

• Статья «Стробоскопическая приставка к осциллографу с полосой пропускания 1 ГГц»

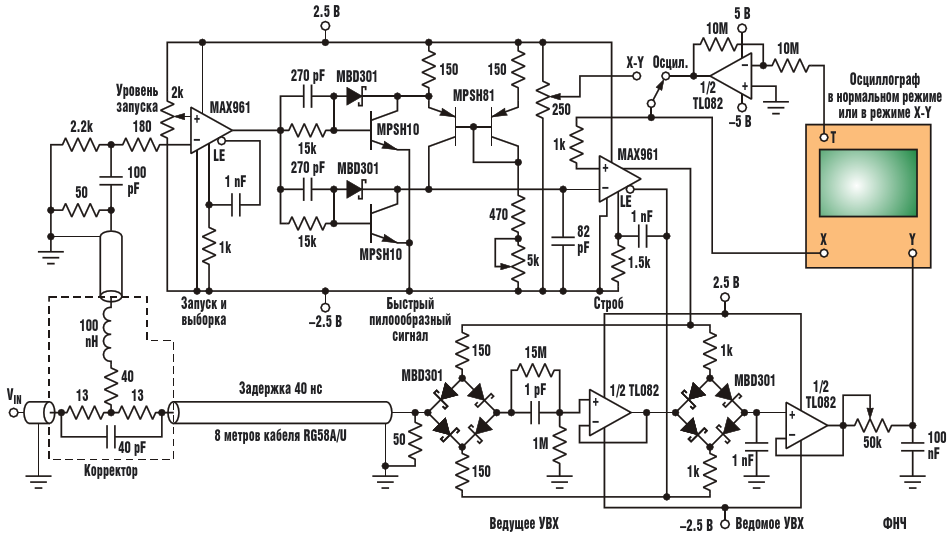

• Рисунок 1. В этой стробоскопической приставке для осциллографа выходной сигнал генератора развертки (T) или регулируемое напряжение (X) пересекаются с синхронизированным быстрым пилообразным напряжением на входах компаратора строба, чтобы многократно переключать тан
• Рисунок 2. На этих осциллограммах выходных сигналов стробоскопической приставки кривая A представляет реакцию на скачок сигнала частотой 3.7 кГц, созданный герконовым реле, кривая B иллюстрирует использование нормального аттенюатора, а кривая C получена для 100-мега
