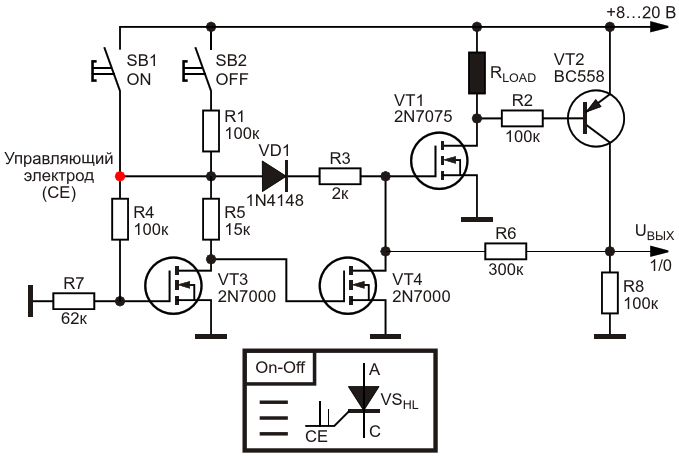

Электрическая схема двухпорогового HL-тиристора, полностью выполненного на транзисторах

Авторы	Михаил Шустов - Томск
Основной документ	Статья «Двухпороговые тиристоры ON/OFF, переключаемые по уровню входного сигнала»
Описание	Рисунок 4
Формат / Размер файла	PDF / 24 Кб
Язык документа	русский

Новое семейство LED-драйверов XLC компании MEAN WELL с дополнительными возможностями диммирования

Другие материалы из основного документа

Статья «Двухпороговые тиристоры ON/OFF, переключаемые по уровню входного сигнала»

Рисунок 1. Электрическая схема двухпорогового LH-тиристора
Рисунок 2. Электрическая схема двухпорогового HL-тиристора
Рисунок 3. Электрическая схема двухпорогового LH-тиристора, полностью выполненного на транзисторах, и способ его управления по двухпроводной линии
Рисунок 4. Электрическая схема двухпорогового HL-тиристора, полностью выполненного на транзисторах
Рисунок 5. Двуханодный MOSFET LH-тиристор с двухпороговым управлением. (Рисунок по сравнению с оригиналом статьи изменен автором)
Рисунок 6. Примеры управления работой двухпорогового LH-тиристора (слева) и HL-тиристора (справа)
Рисунок 7. Использование двухпорогового LH- или HL-тиристора в качестве классического однопорогового т иристора
Рисунок 8. Таймер на основе LH-тиристора и динамика электрических процессов, иллюстрирующая его работу
Рисунок 9. Динамика электрических процессов, когда на входе двухпорогового LH-тиристора (слева) и HL-тиристора (справа) напряжение U_ВХ линейно возрастает
