Таймер на основе LH-тиристора и динамика электрических процессов, иллюстрирующая его работу

Скачать PDF

Другие материалы из основного документа

• Статья «Двухпороговые тиристоры ON/OFF, переключаемые по уровню входного сигнала»
• Рисунок 1. Электрическая схема двухпорогового LH-тиристора
• Рисунок 2. Электрическая схема двухпорогового HL-тиристора
• Рисунок 3. Электрическая схема двухпорогового LH-тиристора, полностью выполненного на транзисторах, и способ его управления по двухпроводной линии
• Рисунок 4. Электрическая схема двухпорогового HL-тиристора, полностью выполненного на транзисторах
• Рисунок 5. Двуханодный MOSFET LH-тиристор с двухпороговым управлением. (Рисунок по сравнению с оригиналом статьи изменен автором)
• Рисунок 6. Примеры управления работой двухпорогового LH-тиристора (слева) и HL-тиристора (справа)
• Рисунок 7. Использование двухпорогового LH- или HL-тиристора в качестве классического однопорогового т иристора

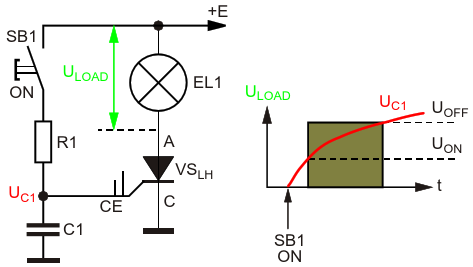

• Рисунок 8. Таймер на основе LH-тиристора и динамика электрических процессов, иллюстрирующая его работу
• Рисунок 9. Динамика электрических процессов, когда на входе двухпорогового LH-тиристора (слева) и HL-тиристора (справа) напряжение U_ВХ линейно возрастает
