Этот вариант схемы обеспечивает отрицательную обратную связь для регуляторов, в которых используется опорное напряжение, привязанное к общей шине, например, LM2941

Скачать PDF

Другие материалы из основного документа

• Статья «Компенсация сопротивления подводящих проводов улучшает стабилизацию напряжения»
• Рисунок 1. Сформировав корректирующее напряжение с помощью отдельного токоизмерительного резистора, разработчики могут исключить дополнительное четырехпроводное подключение Кельвина

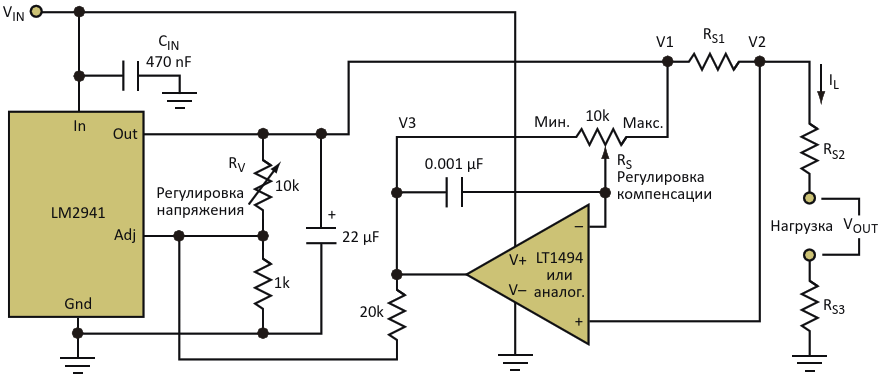

• Рисунок 2. Этот вариант схемы обеспечивает отрицательную обратную связь для регуляторов, в которых используется опорное напряжение, привязанное к общей шине, например, LM2941
