Можно еще больше упростить конструкцию источника втекающего тока, добавив к схеме лишь два резистора

Авторы	Christian de Godzinsky
Основной документ	Статья «Компенсация ошибок повышает точность источника втекающего тока»
Описание	Рисунок 3
Формат / Размер файла	PDF / 19 Кб
Язык документа	русский

Компактные и мощные DC/DC-преобразователи MEAN WELL серии RQB со склада КОМПЭЛ

Другие материалы из основного документа

Статья «Компенсация ошибок повышает точность источника втекающего тока»

Рисунок 1. Выходной ток этого типичного быстродействующего источника втекающего тока на основе биполярного транзистора содержит ошибку, вызванную током базы. Его нормальный выходной ток I_OUT = (V_REF/R₁) - I_B
Рисунок 2. Добавление компенсации ошибки, вносимой базовым током, улучшает характеристики схемы. При использовании хорошо согласованных резисторов формула для выходного тока упрощается до I_OUT = (V_REF/R₁)

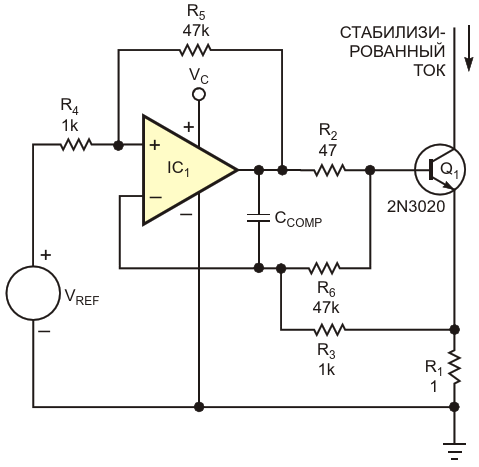

Рисунок 3. Можно еще больше упростить конструкцию источника втекающего тока, добавив к схеме лишь два резистора
Рисунок 4. Добавление резистора R_SPEEDUP улучшает характеристики двухтранзисторного выходного каскада Дарлингтона
