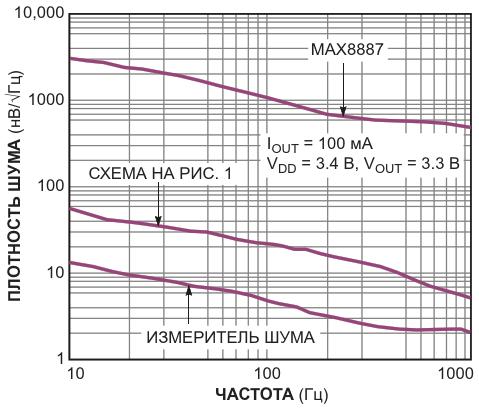

График зависимости плотности шума от частоты для схемы LDO на Рисунке 1 проходит на 38 дБ ниже, чем у обычного малошумящего LDO регулятора, - в данном случае, MAX8887

Скачать PDF

Другие материалы из основного документа

• Статья «LDO регулятор с ультранизким уровнем шумов»
• Рисунок 1. Выходной шум этого LDO регулятора составляет всего 6 нВ/√Гц, что делает его идеальным источником питания для малошумящих генераторов
• Рисунок 2. В этой упрощенной версии схемы Рисунок 1 выделены источники шума для анализа
• Рисунок 3. График зависимости плотности шума от частоты для схемы LDO на Рисунке 1 проходит на 38 дБ ниже, чем у обычного малошумящего LDO регулятора, - в данном случае, MAX8887
