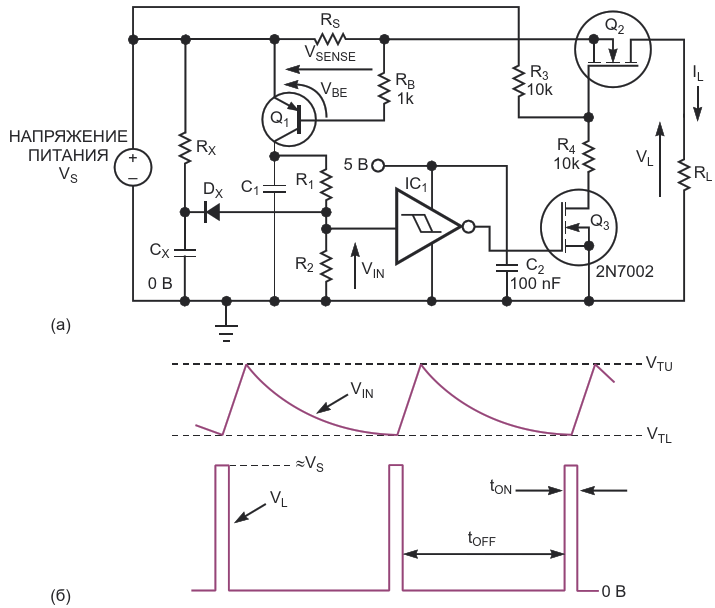

Добавление нескольких компонентов превращает схему ограничения тока в генератор импульсов, уменьшающий нагрев проходного транзистора Q₂ (а). Осциллограммы показывают взаимосвязь между входным напряжением схемы и напряжением нагрузки (б)

Авторы	Anthony Smith
Основной документ	Статья «Недорогой размыкатель цепи с автоматическим восстановлением»
Описание	Рисунок 2
Формат / Размер файла	PDF / 31 Кб
Язык документа	русский

Другие материалы из основного документа

Рисунок 1. Обычный двухтранзисторный ограничитель защищает нагрузку от чрезмерного тока
Рисунок 2. Добавление нескольких компонентов превращает схему ограничения тока в генератор импульсов, уменьшающий нагрев проходного транзистора Q₂ (а). Осциллограммы показывают взаимосвязь между входным напряжением схемы и напряжением нагрузки (б)
