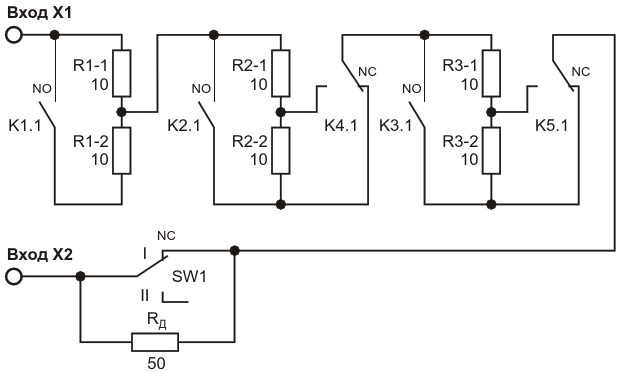

Электрическая схема устройства. Исходное положение «I» переключателя SW1 соответствует диапазону сопротивлений 5 - 50 Ом, положение «II» соответствует диапазону сопротивлений 55 - 100 Ом

Авторы	Михаил Басков
Основной документ	Статья «Резистивная нагрузка для тестирования низковольтных источников переменного тока»
Описание	Рисунок 1
Формат / Размер файла	PDF / 21 Кб
Язык документа	русский

Другие материалы из основного документа

Статья «Резистивная нагрузка для тестирования низковольтных источников переменного тока»

Рисунок 1. Электрическая схема устройства. Исходное положение «I» переключателя SW1 соответствует диапазону сопротивлений 5 - 50 Ом, положение «II» соответствует диапазону сопротивлений 55 - 100 Ом
