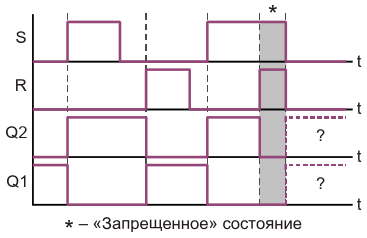

Временная диаграмма работы обычного RS-триггера при подаче управляющих сигналов на его входы

Авторы	Михаил Шустов - Томск
Основной документ	Статья «Одно- и двухпороговые ARS-триггеры с приоритетом R-входа»
Описание	Рисунок 3
Формат / Размер файла	PDF / 47 Кб
Язык документа	русский
