Двухпороговый ARS-триггер с приоритетом R-входа

Авторы	Михаил Шустов - Томск
Основной документ	Статья «Одно- и двухпороговые ARS-триггеры с приоритетом R-входа»
Описание	Рисунок 8
Формат / Размер файла	PDF / 23 Кб
Язык документа	русский

Вебинар «Источники питания MEAN WELL для промавтоматики и серверного оборудования в новых условиях» (02.06.2022)

Другие материалы из основного документа

Статья «Одно- и двухпороговые ARS-триггеры с приоритетом R-входа»

Рисунок 1. RS-триггер на транзисторах и таблица его состояний
Рисунок 2. RS-триггер на микросхемах 2ИЛИ-НЕ и его условное обозначение
Рисунок 3. Временная диаграмма работы обычного RS-триггера при подаче управляющих сигналов на его входы
Рисунок 4. RS-триггер на транзисторах с RC-элементом задержки по входу R
Рисунок 5. Временная диаграмма работы RS-триггера с RC-элементом задержки по входу R при подаче управляющих сигналов на его входы
Рисунок 6. Однопороговый ARS-триггер с приоритетом R-входа на основе двунаправленных ключей микросхемы CD4066
Рисунок 7. Однопороговый ARS-триггер с приоритетом R-входа на основе логических элементов

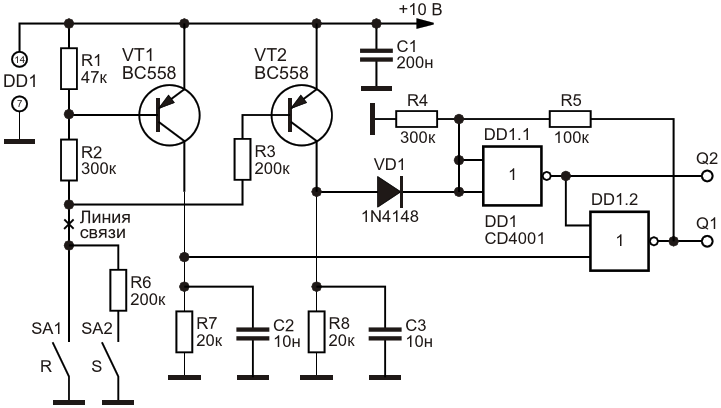

Рисунок 8. Двухпороговый ARS-триггер с приоритетом R-входа
