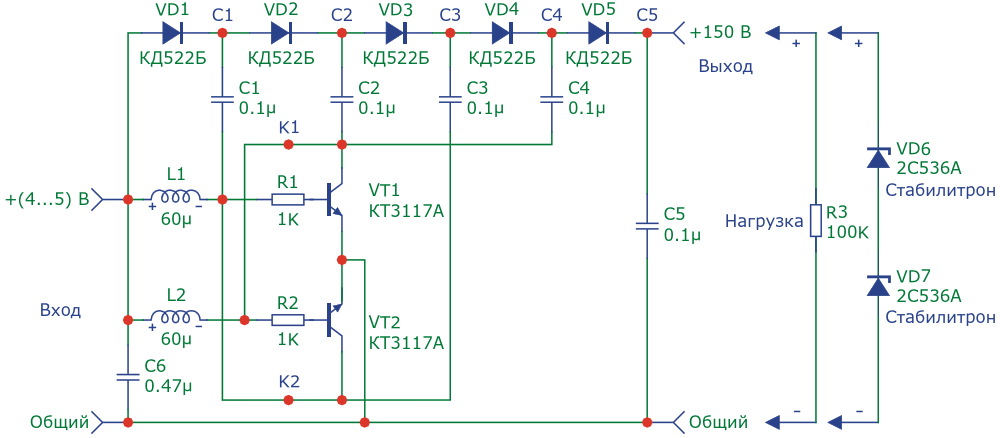

Схема преобразователя c 4-каскадным умножителем напряжения

Авторы	Олег Петраков - Москва
Основной документ	Статья «Повышающий преобразователь напряжения c зарядовым насосом Диксона»
Описание	Рисунок 4
Формат / Размер файла	PDF / 42 Кб
Язык документа	русский

Новое семейство LED-драйверов XLC компании MEAN WELL с дополнительными возможностями диммирования

Другие материалы из основного документа

Статья «Повышающий преобразователь напряжения c зарядовым насосом Диксона»

Рисунок 1. Схема преобразователя с 2-каскадным умножителем напряжения
Рисунок 2. Высоковольтные импульсы (+38 В) на коллекторах транзисторов VT1 и VT2
Рисунок 3. Импульсы напряжения на конденсаторах С1, С2 и С3 в точке соединения с диодами относительно общего провода
Рисунок 4. Схема преобразователя c 4-каскадным умножителем напряжения
Рисунок 5. Импульсы напряжения на конденсаторах С1, С2, С3, С4 и С5 в точке соединения с диодами относительно общего провода
