Эта схема формирует три различных задержки для задания последовательности подачи напряжений, позволяющих правильно включать и выключать ЖК-дисплей

Авторы	Kannan N
Основной документ	Статья «Управление последовательностью включения питания ЖК-дисплеев»
Описание	Рисунок 1
Формат / Размер файла	PDF / 40 Кб
Язык документа	русский

Другие материалы из основного документа

Статья «Управление последовательностью включения питания ЖК-дисплеев»

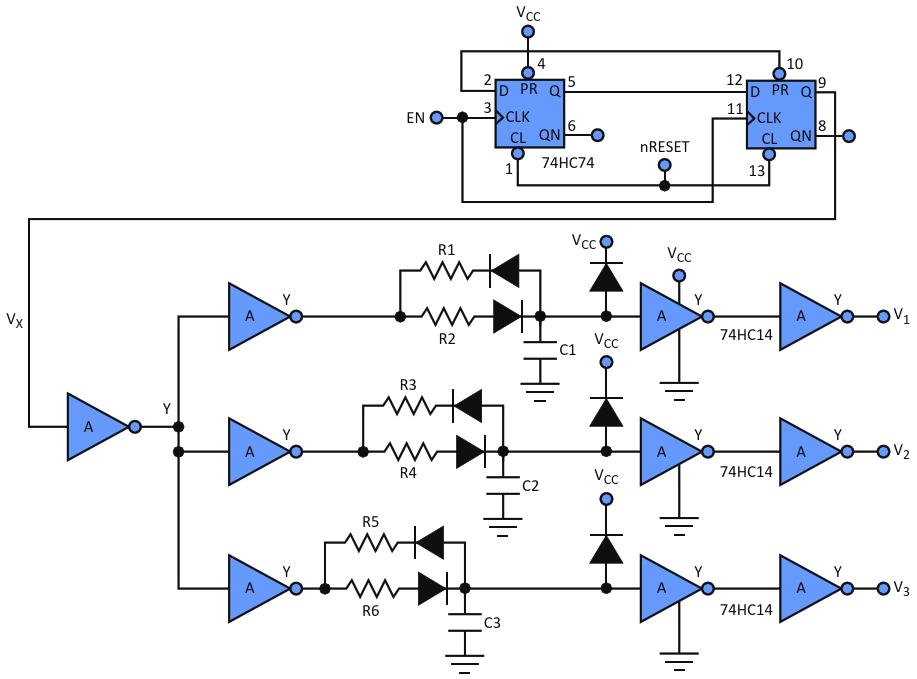

Рисунок 1. Эта схема формирует три различных задержки для задания последовательности подачи напряжений, позволяющих правильно включать и выключать ЖК-дисплей
Рисунок 2. V₁ управляет напряжением питания V_CC ЖК-дисплея с помощью коммутатора положительного напряжения (а), а V₃управляет смещением -22 В с помощью коммутатора отрицательного напряжения (б)
Рисунок 3. На этой временной диаграмме показано влияние задержек на последовательность включения питающих напряжений (Δt₁, Δt₃ и Δt₅) и последовательность их отключения (Δt₂, Δt₄ и Δt₆)
