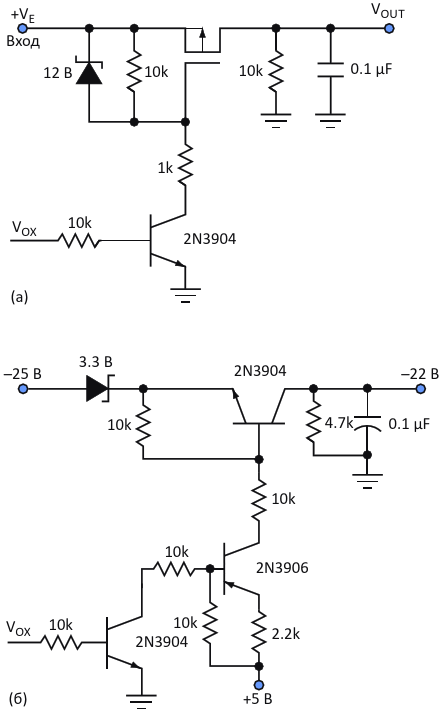

V₁ управляет напряжением питания V_CC ЖК-дисплея с помощью коммутатора положительного напряжения (а), а V₃ управляет смещением -22 В с помощью коммутатора отрицательного напряжения (б)

Скачать PDF

Другие материалы из основного документа

• Статья «Управление последовательностью включения питания ЖК-дисплеев»
• Рисунок 1. Эта схема формирует три различных задержки для задания последовательности подачи напряжений, позволяющих правильно включать и выключать ЖК-дисплей
• Рисунок 2. V₁ управляет напряжением питания V_CC ЖК-дисплея с помощью коммутатора положительного напряжения (а), а V₃ управляет смещением -22 В с помощью коммутатора отрицательного напряжения (б)
• Рисунок 3. На этой временной диаграмме показано влияние задержек на последовательность включения питающих напряжений (Δt₁, Δt₃ и Δt₅) и последовательность их отключения (Δt₂, Δt₄ и Δt₆)
