Одновибратор запускается передним фронтом входного тактового сигнала. Длительность импульса, формируемого на комплементарных выходах Q и /Q, является математически определенной нелинейной функцией аналогового входного напряжения от 0 до 3 В

Авторы	Marián Štofka
Основной документ	Статья «Ширина импульса генератора обратно пропорциональна квадратному корню из аналогового напряжения»
Описание	Рисунок 1
Формат / Размер файла	PDF / 68 Кб
Язык документа	русский

Другие материалы из основного документа

Статья «Ширина импульса генератора обратно пропорциональна квадратному корню из аналогового напряжения»

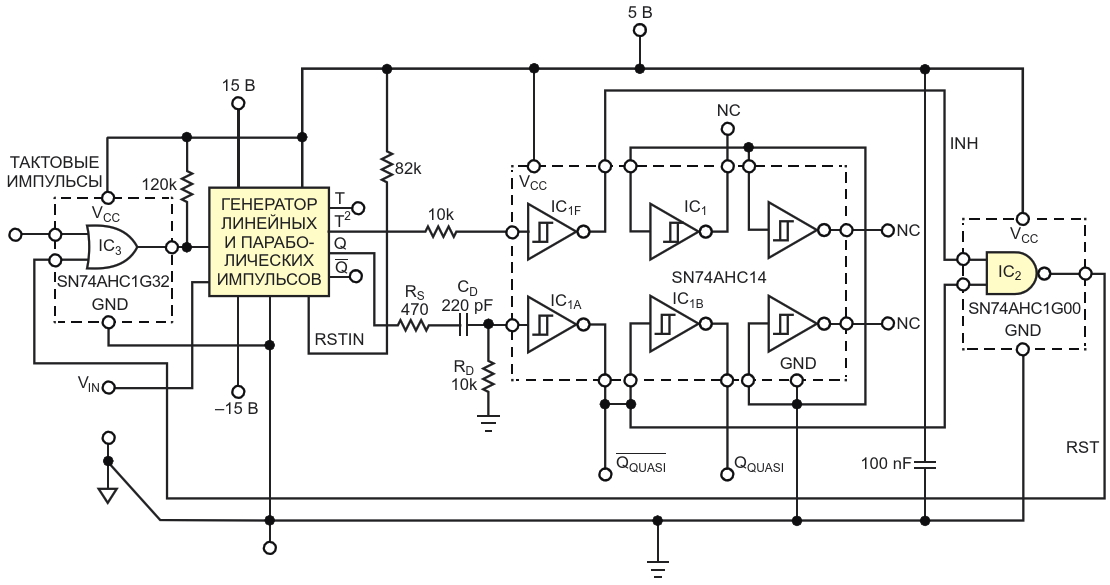

Рисунок 1. Одновибратор запускается передним фронтом входного тактового сигнала. Длительность импульса, формируемого на комплементарных выходах Q и /Q, является математически определенной нелинейной функцией аналогового входного напряжения от 0 до 3 В
Рисунок 2. Высокий уровень логического сигнала RST предотвращает запуск одновибратора до тех пор, пока интеграторы генератора не сбросятся в определенное состояние
