При небольших изменениях схемы принцип компенсационной обратной связи применим и для усилителя с коэффициентом усиления больше единицы

Авторы	Dimitri Danyuk
Основной документ	Статья «Компенсационная обратная связь уменьшает искажения операционного усилителя»
Описание	Рисунок 3
Формат / Размер файла	PDF / 87 Кб
Язык документа	русский

Новое семейство LED-драйверов XLC компании MEAN WELL с дополнительными возможностями диммирования

Другие материалы из основного документа

Статья «Компенсационная обратная связь уменьшает искажения операционного усилителя»

Рисунок 1. Эти спектры выходного сигнала повторителя с единичным усилением на основе LME49710 иллюстрируют искажения при отсутствии обратной связи, входном сигнале 5 В с.к.з. и выходном сопротивлении источника сигнала, равном 1 МОм (а), а также искажения в схеме на
Рисунок 2. Использование схемы, включающей составной буфер с единичным усилением и цепь компенсационной обратной связи к шинам питания значительно улучшает характеристики искажения устройства

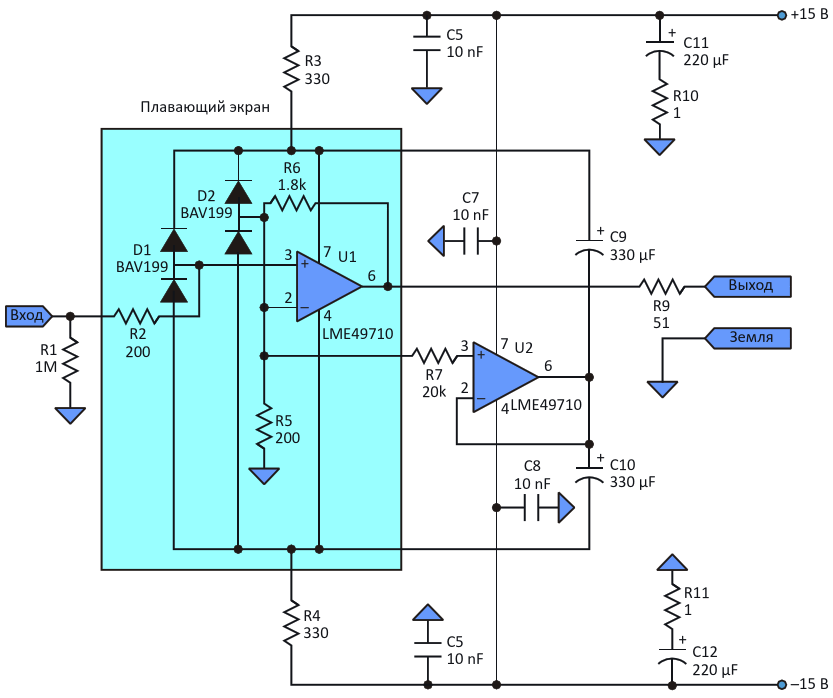

Рисунок 3. При небольших изменениях схемы принцип компенсационной обратной связи применим и для усилителя с коэффициентом усиления больше единицы
