Для однонаправленного преобразования уровня требуется половина схемы с открытым коллектором (а). При переходе от низкого уровня к высокому RC-эффекты не проявляются до тех пор, пока выходное напряжение не поднимется до уровня примерно на 0.5 В более низко

Скачать PDF

Другие материалы из основного документа

• Статья «Низковольтный транслятор напряжения 1.8 В в 5 В»
• Рисунок 1. В качестве интерфейса между двумя системами, работающими при двух произвольных напряжениях, обычно используется схема с открытыми коллекторами или открытыми стоками (а). Схема на основе диода (б) может определять более низкое рабочее напряжение

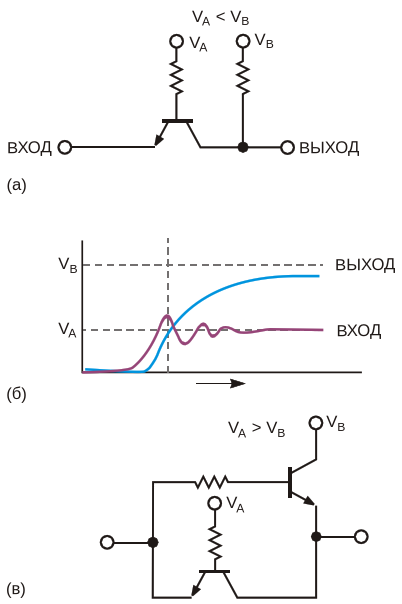

• Рисунок 2. Для однонаправленного преобразования уровня требуется половина схемы с открытым коллектором (а). При переходе от низкого уровня к высокому RC-эффекты не проявляются до тех пор, пока выходное напряжение не поднимется до уровня примерно на 0.5 В более низко
• Рисунок 3. При управлении буфером 74AC541 лучший из испытанных в лаборатории трансляторов уровня 1 В в 5 В, в котором использовались три четверти транзисторной сборки MPQ2369, обеспечивает типовую симметричную задержку 6 нс
