Универсальный четырехвходовый логический элемент OR/EQUIV/AND на полевом транзисторе

Скачать PDF

Другие материалы из основного документа

• Статья «Универсальный логический элемент на одном транзисторе»
• Рисунок 1. Пассивный логический элемент OR/AND на диодах: а) двухвходовый учебный; б) многовходовый
• Рисунок 2. Универсальный логический элемент OR/XOR/AND на полевом транзисторе
• Рисунок 3. Универсальный логический элемент OR/XOR/AND на биполярном транзисторе
• Рисунок 4. Универсальный логический элемент OR-NOR/XOR-XNOR/AND-NAND
• Рисунок 5. Универсальный логический элемент с использованием элемента «НЕ» (NOT) микросхемы DD1 CD40106
• Рисунок 6. Универсальный логический элемент с использованием аналогового ключа микросхемы DA1 CD4066
• Рисунок 7. Универсальный четырехвходовый логический элемент OR/NEQUIV/AND на полевом транзисторе

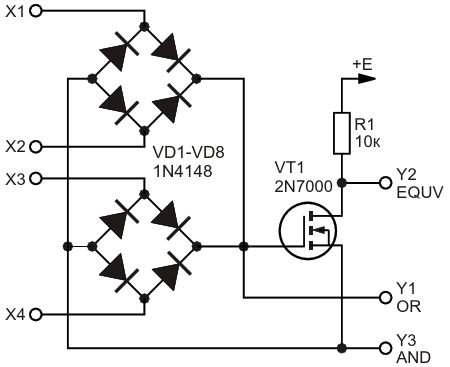

• Рисунок 8. Универсальный четырехвходовый логический элемент OR/EQUIV/AND на полевом транзисторе
