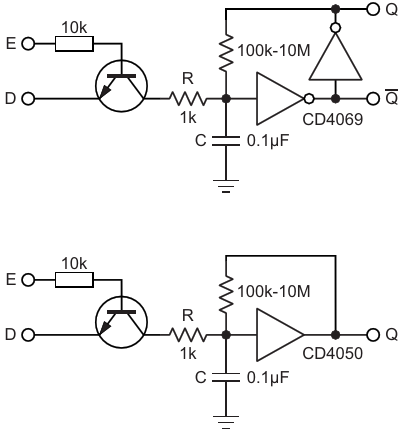

Прозрачная защелка на основе обычных КМОП инверторов. Вход данных - «D», вход разрешения - «E»

Скачать PDF

Другие материалы из основного документа

• Статья «Обнаружение обрывов проводов с помощью необычной схемы на КМОП элементах»
• Рисунок 1. Прозрачная защелка на основе обычных КМОП инверторов. Вход данных - «D», вход разрешения - «E»
• Рисунок 2. Принципиальная схема детектора обрыва провода с использованием КМОП ячейки памяти (показана в пунктирной рамке). При использовании инверторов с триггерами Шмитта на входах (CD40106) для генератора потребуется только один логический элемент. Чтобы иметь по
• Рисунок 3. Здесь показано, как светодиоды реагируют на положение цилиндра
• Рисунок 4. Рекомендуемый способ подключения для многожильного кабеля
