Эта схема индикатора порядка чередования фаз уравновешивает напряжения и токи ветвей и не требует опорного уровня земли. Указанные номиналы компонентов относятся к частоте сети 60 Гц

Скачать PDF

Другие материалы из основного документа

• Статья «Указатель порядка чередования фаз из нескольких пассивных компонентов»
• Рисунок 1. Это концепция схемы, способной обнаруживать обе последовательности чередования фаз
• Рисунок 2. Когда напряжения на R₁ и C₂ равны, V_C1 = -V_R2, V_C1 + V_R1 = V_S1 и V_C2 + V_R2 = V_S2

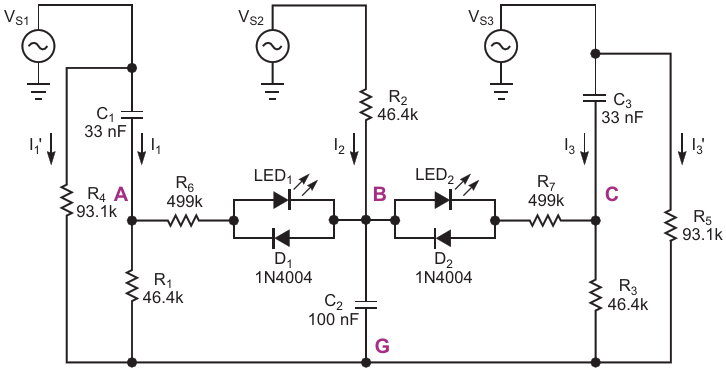

• Рисунок 3. Эта схема индикатора порядка чередования фаз уравновешивает напряжения и токи ветвей и не требует опорного уровня земли. Указанные номиналы компонентов относятся к частоте сети 60 Гц
• Рисунок 4. Ток I₃ на Рисунке 3 вдвое меньше по амплитуде и имеет прямо противоположное направление относительно суммы токов (I₁ + I₂)
