Самоподогревающийся тепловой датчик скорости воздушного потока на основе пары Дарлингтона

Скачать PDF

Другие материалы из основного документа

• Статья «Нелинейности измерителя скорости воздушного потока и ПНЧ компенсируют друг друга»
• Рисунок 1. Изменение температуры перехода транзистора в корпусе TO-92 при рассеиваемой мощности 320 мВт показывает нелинейную зависимость между воздушным потоком и температурой датчика

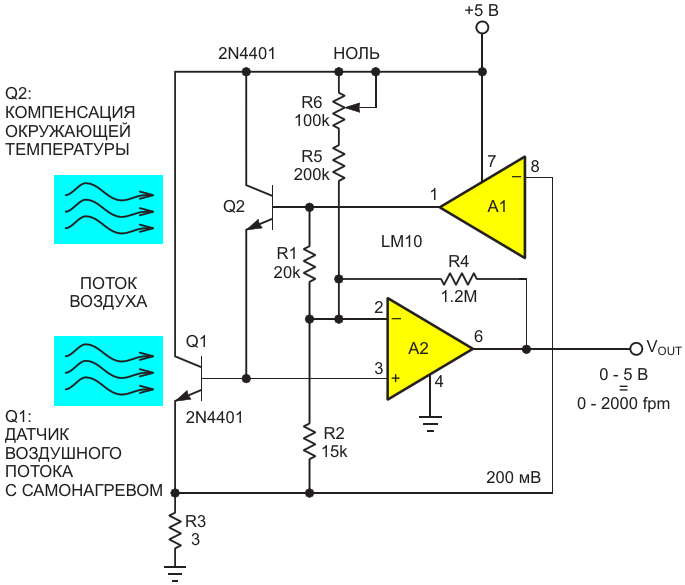

• Рисунок 2. Самоподогревающийся тепловой датчик скорости воздушного потока на основе пары Дарлингтона
• Рисунок 3. Показан нелинейный ПНЧ на основе таймера 555, сконфигурированного в автоколебательной топологии, и резисторной цепочки, подк люченной к V_IN, что обеспечивает решение проблемы предыдущей нелинейности
• Рисунок 4. Линеаризованный с помощью ПНЧ отклик на скорость воздушного потока (синяя кривая). Теперь увеличение зависимости частоты от скорости потока компенсирует эффект закона Кинга (красная кривая), чтобы получить 1 Гц = 1 fpm
• Рисунок 5. Кривая Константина Кима
• Рисунок 6. Антилогарифмически нелинейный преобразователь напряжение-частота
• Рисунок 7. Антилогарифмически нелинейный преобразователь напряжение-частота
