Электрическая схема цифрового потенциометра

Авторы	Михаил Шустов - Томск
Основной документ	Статья «Цифровой потенциометр на микросхемах CD4516 и CD4093»
Описание	Рисунок 1
Формат / Размер файла	PDF / 23 Кб
Язык документа	русский

АЦП азиатских производителей. Часть 1. Преобразователи последовательного приближения

Другие материалы из основного документа

Статья «Цифровой потенциометр на микросхемах CD4516 и CD4093»

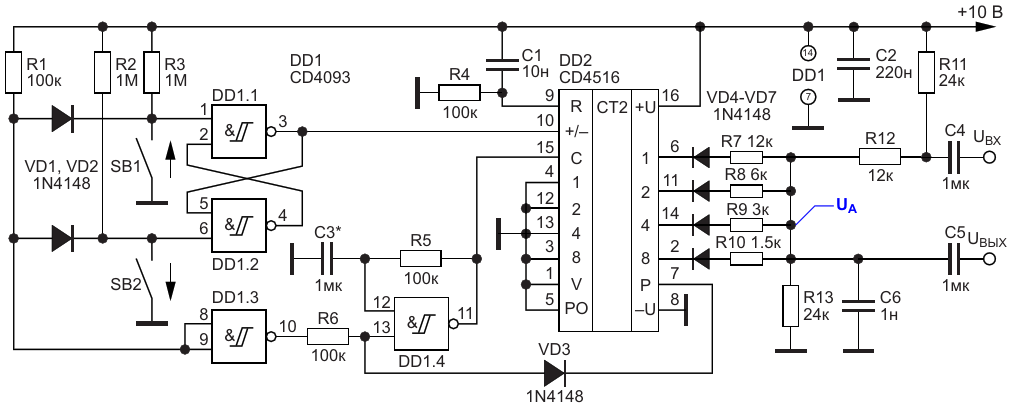

Рисунок 1. Электрическая схема цифрового потенциометра
Рисунок 2. Изменение постоянного напряжения на резисторе R13 цифрового потенциометра (синяя линия) и уровня выходного напряжения (красная линия) при входном напряжении 10 мВ, 1 кГц, в зависимости от позиции отсчета (1-16)
Рисунок 3. Способ наращивания числа одновременно регулируемых потенциометров
