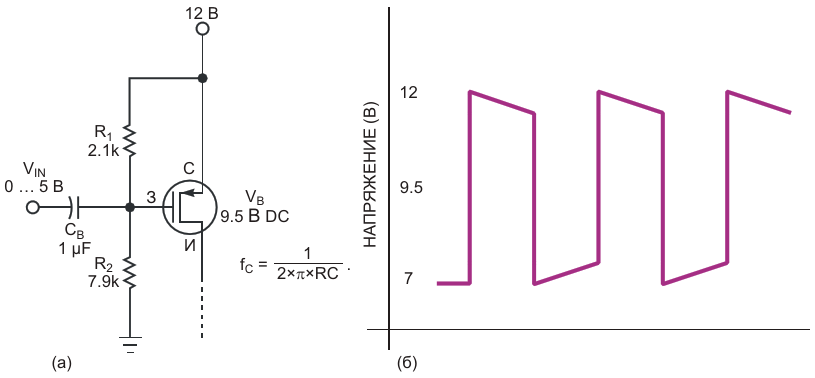

Добавление резистивной цепи смещения и разделительного конденсатора к n-канальному полевому транзистору (а) улучшает времена переходных процессов, но вносит спад плоской вершины импульса в интервалы включения и выключения (б).

Авторы	Steve Franks
Основной документ	Статья «Смещение полевого транзистора для приложений ШИМ с батарейным питанием»
Описание	Рисунок 3
Формат / Размер файла	PDF / 15 Кб
Язык документа	русский

Скачать PDF

Другие материалы из основного документа

• Статья «Смещение полевого транзистора для приложений ШИМ с батарейным питанием»
• Рисунок 1. Классическая КМОП пара (а) формирует чистые выходные импульсы с быстрыми переходами между включенными и выключенными состояниями (б)
• Рисунок 2. Выходные импульсы драйвера на n-канальном полевом транзисторе (а) при выключении имеют экспоненциальные нарастающие фронты (б)
• Рисунок 3. Добавление резистивной цепи смещения и разделительного конденсатора к n-канальному полевому транзистору (а) улучшает времена переходных процессов, но вносит спад плоской вершины импульса в интервалы включения и выключения (б).
• Рисунок 4. Добавление стабилитрона в цепь делителя смещения позволяет оптимизировать емкость разделительного конденсатора и напряжение смещения p-канального транзистора для управления сигналами логического уровня
• Рисунок 5. Этот аудиоусилитель класса D повышает выходную мощность драйвера до 200 Вт с.к.з. при питании 48 В
