Коррекция сигнала обратной связи повышает КПД этого драйвера светодиода высокой яркости на основе понижающего преобразователя

Авторы	Fons Janssen
Основной документ	Статья «Драйверы светодиодов минимизируют рассеиваемую мощность»
Описание	Рисунок 3
Формат / Размер файла	PDF / 14 Кб
Язык документа	русский

АЦП азиатских производителей. Часть 3. Многоканальные АЦП с синхронной выборкой

Другие материалы из основного документа

Статья «Драйверы светодиодов минимизируют рассеиваемую мощность»

Рисунок 1. Обычный понижающий преобразователь IC₁ обеспечивает питание постоянным током светодиода высокой яркости
Рисунок 2. Операционный усилитель IC₂ увеличивает сигнал ошибки тока светодиода и снижает мощность, рассеиваемую токоизмерительным резистором

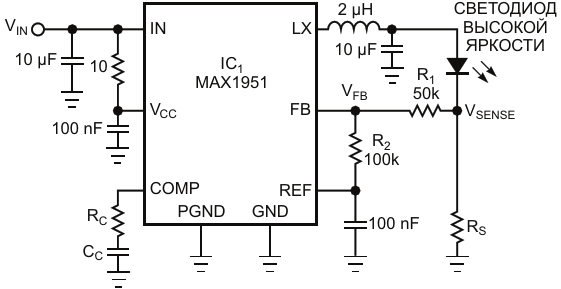

Рисунок 3. Коррекция сигнала обратной связи повышает КПД этого драйвера светодиода высокой яркости на основе понижающего преобразователя
Рисунок 4. На этом графике показана зависимость тока светодиода от входного напряжения при половинной нагрузке схемы на Рисунке 3
Рисунок 5. На этом графике показана зависимость тока светодиода от входного напряжения при полной нагрузке схемы на Рисунке 3
Рисунок 6. Сравнение схемы с обычной обратной связью (Рисунок 1) и схемы со скорректированной обратной связью (Рисунок 3) показывает значительное повышение общего КПД при половинной и полной нагрузках
