R2 выполняет ту же функцию, что и на Рисунке 1, с постоянным смещением, получаемым от цепи R4R5C2 для работы с биполярными сигналами. Но как быть с эффектами, вносимыми сопротивлением движка R_W?

Скачать PDF

Другие материалы из основного документа

• Статья «Цифровой потенциометр может регулировать усиление в диапазоне 90 дБ подобно электромеханическому»
• Рисунок 1. Заземленный движок позволяет R2 выполнять функции как входного аттенюатора, так и регулятора выходного усиления

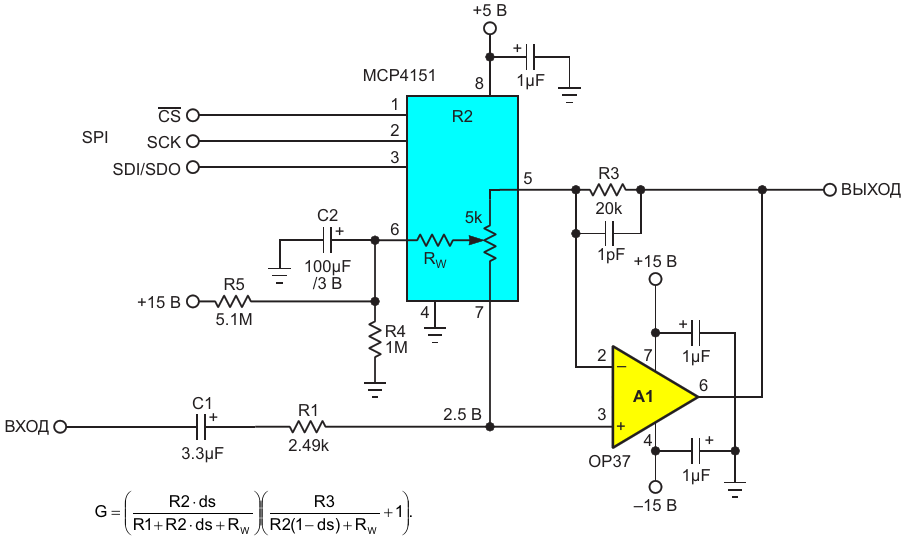

• Рисунок 2. R2 выполняет ту же функцию, что и на Рисунке 1, с постоянным смещением, получаемым от цепи R4R5C2 для работы с биполярными сигналами. Но как быть с эффектами, вносимыми сопротивлением движка R_W?
• Рисунок 3. Петли положительной и отрицательной обратной связи усилителя A2 объединяются, создавая активное отрицательное сопротивление, равное -R4
• Рисунок 4. Красная кривая показывает характеристику при некомпенсированном сопротивлении R_W (примерно 150 Ом); обратите внимание на потерю 20 дБ на обоих краях диапазона. Черная кривая отображает случай, когда R_W компенсируется отрицательным со
• Рисунок 5. Кривая усиления схемы, в которой используется механический потенциометр, идентична кривой для схемы на основе ЦП с компенсацией R_W отрицательным сопротивлением
