Коэффициент заполнения сигнала ШИМ, необходимый для любого требуемого напряжения V_OUT, равен |V_OUT|/(0.875 |V_OUT| + 1.25)

Авторы	Stephen Woodward
Основной документ	Статья «Симметричный источник питания 10 В, 1.5 А, программируемый сигналом ШИМ»
Описание	Рисунок 3
Формат / Размер файла	PDF / 8 Кб
Язык документа	русский

Другие материалы из основного документа

Статья «Симметричный источник питания 10 В, 1.5 А, программируемый сигналом ШИМ»

Рисунок 1. LM337, LM317 и CD4053 объединяют усилия в симметричном источнике питания от 0 до ±10 В, программируемом сигналом ШИМ.
Рисунок 2. Зависимость выходного напряжения V_OUT (от 0 до -10 В и до +10 В) от коэффициента заполнения импульсов ШИМ D (от 0 до 1). Черная кривая - выходное напряжение LM317, равное 1.25·D/(1 - 0.875·D). Красная кривая - выходное напряжение LM337, равное

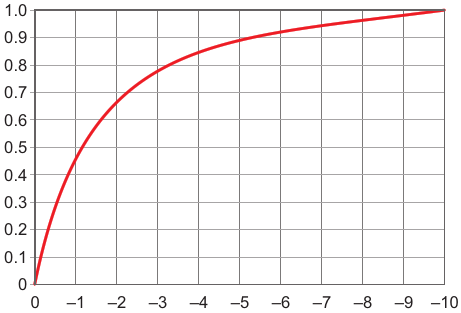

Рисунок 3. Коэффициент заполнения сигнала ШИМ, необходимый для любого требуемого напряжения V_OUT, равен |V_OUT|/(0.875 |V_OUT| + 1.25)
Рисунок 4. Зависимость коэффициента заполнения D (ось X) от выходного напряжения V_OUT(ось Y) (достаточно) близка к логарифмической функции, что позволяет эффективно использовать ограниченное 8-битное разрешение ШИМ
