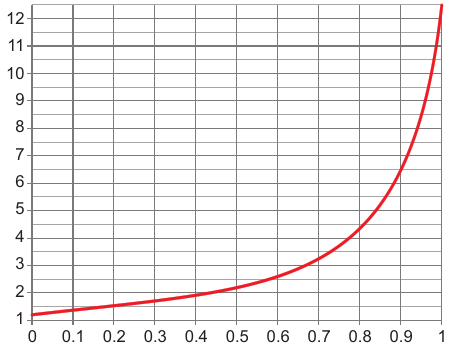

Зависимость V_OUT (от 1.25 В до 12.5 В) от коэффициента заполнения ШИМ D (от 0 до 1), где V_OUT = 1.25/(1 - 0.9 D)

Скачать PDF

Другие материалы из основного документа

• Статья «Следящий предварительный регулятор повышает КПД мощного ШИМ ЦАП»
• Рисунок 1. LM317 и HC4053 объединены для создания мощного ШИМ ЦАП; при этом транзистор Q1 заставляет пререгулятор U3 отслеживать разность входного и выходного напряжения микросхемы U2 и поддерживать ее равной постоянному значению 3 В для повышения КПД
• Рисунок 2. Зависимость V_OUT (от 1.25 В до 12.5 В) от коэффициента заполнения ШИМ D (от 0 до 1), где V_OUT = 1.25/(1 - 0.9 D)
• Рисунок 3. График, обратный Рисунку 2, или коэффициент заполнения ШИМ D, необходимый для получения любого заданного V_OUT, где D = (1.111 - 1.389/V_OUT)
