Простая схема для программирования регулятора с помощью ШИМ, где при изменении коэффициента заполнения (D) от 0 до 1 напряжение V_OUT изменяется от 0.8 В до 10 В

Скачать PDF

Другие материалы из основного документа

• Статья «Для подключения ШИМ к импульсным регуляторам достаточно трех дискретных компонентов»
• Рисунок 1. Типичная выходная базовая цепь регулятора из двух резисторов для программирования выходного напряжения

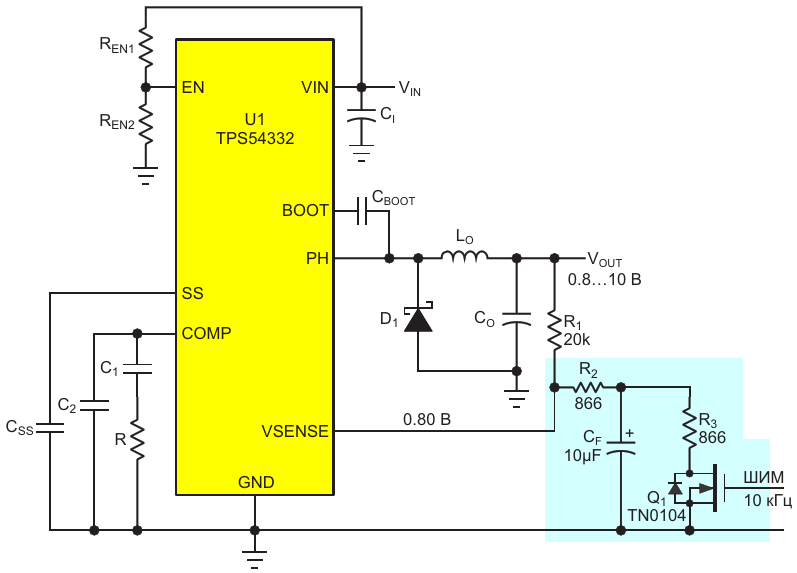

• Рисунок 2. Простая схема для программирования регулятора с помощью ШИМ, где при изменении коэффициента заполнения (D) от 0 до 1 напряжение V_OUT изменяется от 0.8 В до 10 В
• Рисунок 3. График зависимости V_OUT от коэффициента заполнения ШИМ D для схемы на Рисунке 2
• Рисунок 4. Зависимость D от V_OUT; нелинейность требует некоторого усложнения программного обеспечения для выполнения преобразования
