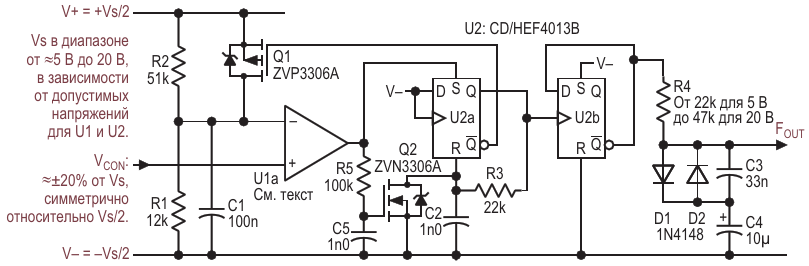

Вариант схемы на Рисунке 2 из Части 1, позволяющий работать при напряжении питания до 20 В

Скачать PDF

Другие материалы из основного документа

• Статья «ГУН с линейной зависимостью высоты тона. Часть 2 - Идем дальше»
• Рисунок 1. Вариант схемы на Рисунке 2 из Части 1, позволяющий работать при напряжении питания до 20 В
• Рисунок 2. В этой версии, сделанной полностью на дискретных компонентах (за исключением операционных усилителей), вторая секция используется для получения выходного сигнала с коэффициентом заполнения, близким к 50%
• Рисунок 3. Здесь частота генератора в 16 раз выше выходной частоты. Деление частоты импульсов с помощью кольцевого счетчика с резисторами на 8 выходах дает ступенчатое приближение к синусоиде
• Рисунок 5. Подходящий выходной фильтр для добавления к схеме на Рисунке 3 и полученный спектр
