Элементы D1, Q3 и Q4 образуют двустороннее токовое зеркало. Оно пассивно проводит ток коллектора Q2 к конденсатору C1 через переход база-коллектор транзистора Q3, когда напряжение на выводе OUT отрицательно относительно C1, но становится активным инвертир

Скачать PDF

Другие материалы из основного документа

• Статья «Двустороннее зеркало - то есть, токовое зеркало»

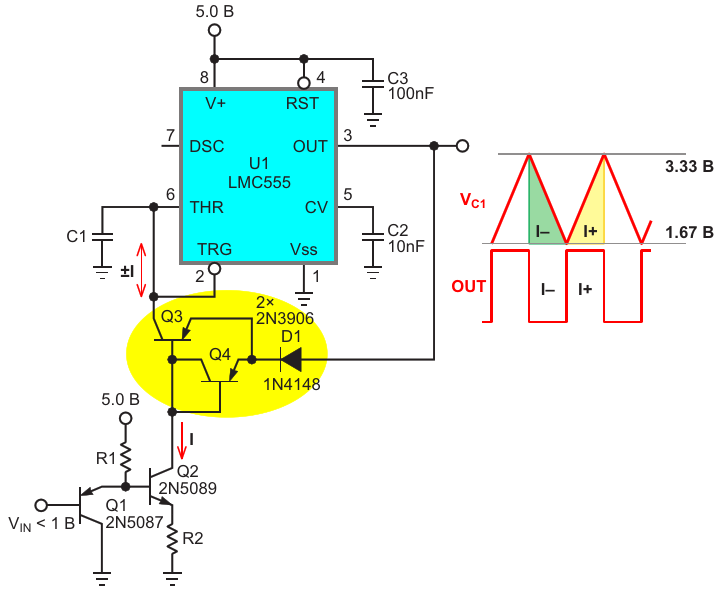

• Рисунок 1. Элементы D1, Q3 и Q4 образуют двустороннее токовое зеркало. Оно пассивно проводит ток коллектора Q2 к конденсатору C1 через переход база-коллектор транзистора Q3, когда напряжение на выводе OUT отрицательно относительно C1, но становится активным инвертир
• Рисунок 2. Когда напряжение на выходе OUT становится низким, транзистор Q4 выключается, а Q3 насыщается и пропускает отрицательный ток I в конденсатор C1. Чтобы транзистор Q2 не насыщался, поддерживайте напряжение V_IN ниже 1 В
• Рисунок 3. При высоком напряжении OUT зеркало становится активным и инвертирует I в положительный ток для зарядки конденсатора C1
