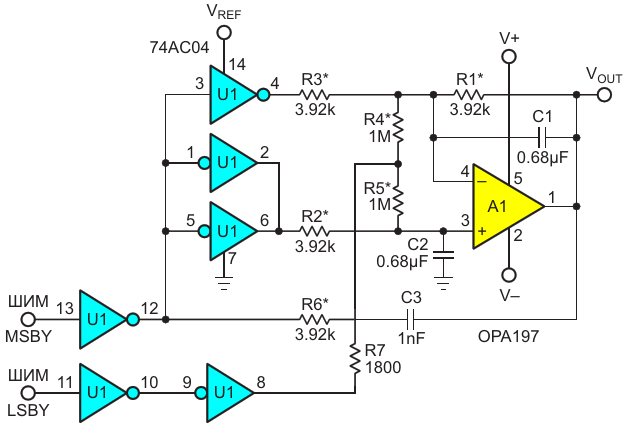

Принцип TBH заключается в суммировании двух 8- битных ШИМ-сигналов в одном 16-битном ЦАП с выходным напряжением, равным V_REF(MSBY+LSBY/256)/256. Резисторы, отмеченные звездочкой, имеют точность 0.25%. Предполагается, что частота ШИМ (F_PWM<
