Эта схема также обеспечивает идеальный отклик 1:1, но при меньших затратах

Авторы	Jordan Dimitrov
Основной документ	Статья «Схемы для проверки согласованности резисторов»
Описание	Рисунок 3
Формат / Размер файла	PDF / 15 Кб
Язык документа	русский

Компактные и мощные DC/DC-преобразователи MEAN WELL серии RQB со склада КОМПЭЛ

Другие материалы из основного документа

Статья «Схемы для проверки согласованности резисторов»

Рисунок 1. Интуитивно понятное решение представляет собой схему, состоящую из моста Уитстона и инструментального усилителя
Рисунок 2. Реакция схемы идеально линейна; соотношение между выходным напряжением и рассогласованием резисторов составляет 1:1

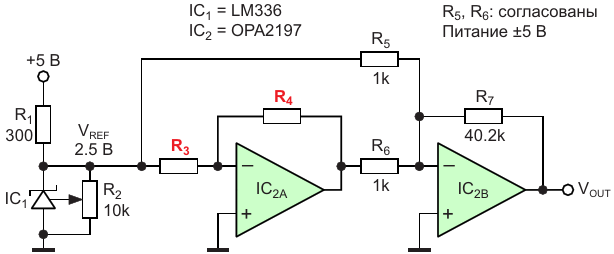

Рисунок 3. Эта схема также обеспечивает идеальный отклик 1:1, но при меньших затратах
Рисунок 4. Передаточная функция обеспечивает удобное считывание «один к одному»
