Операционный усилитель A1 непрерывно интегрирует входящий сигнал V_IN, тем самым минимизируя шумы. Преобразование происходит в чередующихся фазах T- и T+. Отношение длительностей фаз T-/T+ не зависит от постоянной времени RC, поэтому нечувствите

Скачать PDF

Другие материалы из основного документа

• Статья «Еще один странный АЦП с таймером 555»

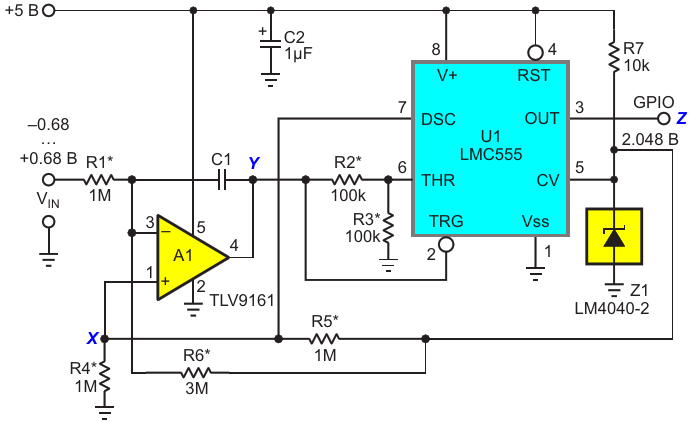

• Рисунок 1. Операционный усилитель A1 непрерывно интегрирует входящий сигнал V_IN, тем самым минимизируя шумы. Преобразование происходит в чередующихся фазах T- и T+. Отношение длительностей фаз T-/T+ не зависит от постоянной времени RC, поэтому нечувствите
• Рисунок 2. Различные сигналы преобразования в узлах схемы X, Y и Z
• Рисунок 3. Черный - V_IN, красный - длительность T+ в мс, синий - длительность T-; C1 = 0.001 мкФ
• Рисунок 4. Диапазон V_IN легко расширить до ±10 В, если вы сможете найти точный резистор 15 МОм
