Зависимость выходной мощности [V_PK×sin(r)]² от коэффициента заполнения ШИМ. Правая ось - напряжение на конденсаторе C1 (на входе запуска), левая ось - доля полной выходной мощности в зависимости от фазы запуска, а ось X - фаза переме

Скачать PDF

Другие материалы из основного документа

• Статья «ШИМ + quadrac = чистая игра мощности»
• Рисунок 1. Постоянная времени, определяющая угол проводимости для quadrac Q2, равна R1C1/D, где D - коэффициент заполнения ШИМ от 0 до 100%

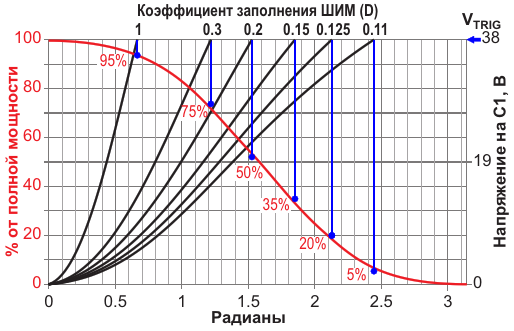

• Рисунок 2. Зависимость выходной мощности [V_PK×sin(r)]² от коэффициента заполнения ШИМ. Правая ось - напряжение на конденсаторе C1 (на входе запуска), левая ось - доля полной выходной мощности в зависимости от фазы запуска, а ось X - фаза переме
