Эта схема обеспечивает предсказуемые токи через U₁ и M₁, а, следовательно, и через нагрузку. Это истинно двухвыводной источник тока, позволяющий подключать нагрузку как к его нижнему, так и к верхнему выводу

Скачать PDF

Другие материалы из основного документа

• Статья «Прецизионный источник тока, нечувствительный к напряжениям»
• Рисунок 1. Вольтамперные характеристики MOSFET DN2540, работающего в режиме обеднения, и схема простого источника тока, выполненного на его основе
• Рисунок 2. Источники тока с более предсказуемыми токами на основе MOSFET IXYS (слева) и на основе регулятора напряжения Texas Instruments (справа)

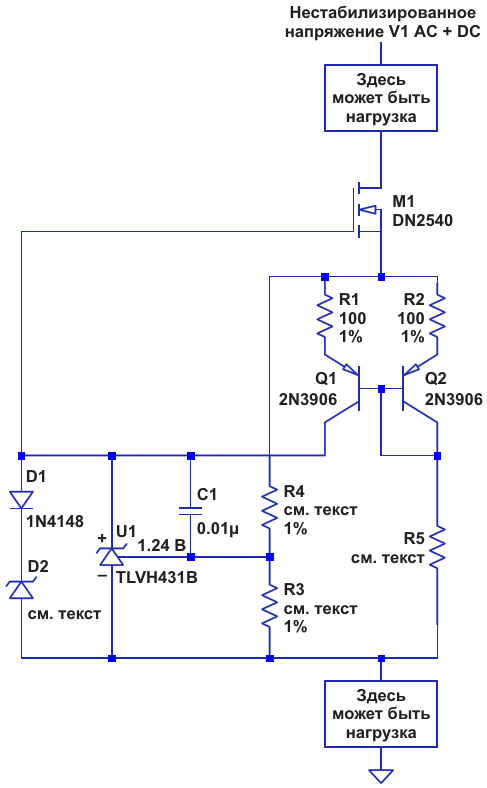

• Рисунок 3. Эта схема обеспечивает предсказуемые токи через U₁ и M₁, а, следовательно, и через нагрузку. Это истинно двухвыводной источник тока, позволяющий подключать нагрузку как к его нижнему, так и к верхнему выводу
• Рисунок 4. Схема, используемая для проверки сопротивления источника тока на Рисунке 3
• Рисунок 5. Построенные кривые сопротивления источника тока на Рисунке 3
