Монолитный синхронный понижающий преобразователь с функциями контроля входного и выходного токов и температуры

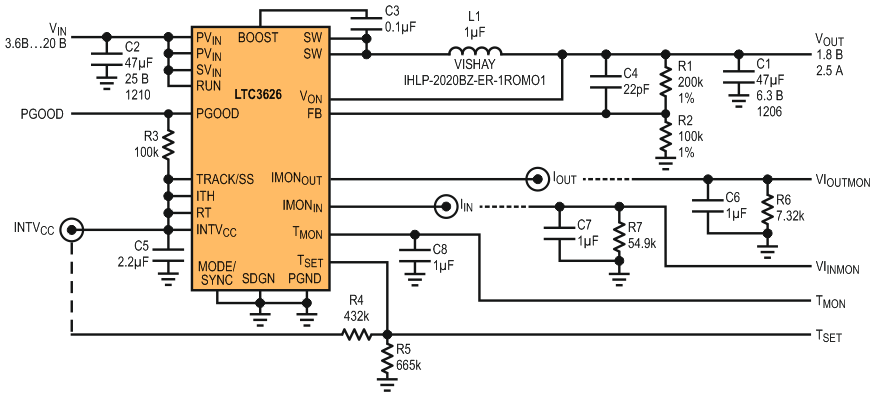

Рисунок 1. Понижающий преобразователь с максимальным входным
напряжением 20 В и рабочей частотой 2 МГц отдает в нагрузку
до 2.5 А, контролируя параметры тока и температуры.

Помимо впечатляющих регулировочных характеристик, в микросхему заложены функции контроля тока и температуры, требующие минимального количества дополнительных компонентов.

Монолитный синхронный понижающий преобразователь с функциями контроля входного и выходного токов и температуры

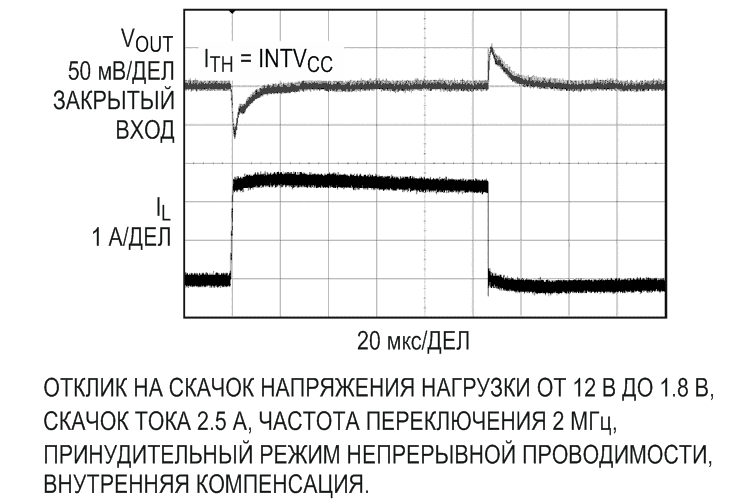

Рисунок 2. Отклик на скачок нагрузки схемы, изображенной на Рисунке 1.

Измерение выходного/входного тока

LTC3626 измеряет выходной ток во время включенного состояния внутреннего синхронного ключа и генерирует на выводе IMONOUT пропорциональный ток, равный 1/16000 измеренного значения. Рисунок 3 позволяет оценить точность формирования тока на выводе IMONOUT, сравнив измеренный ток с расчетными значениями. Величина ошибки остается на уровне менее 1% почти во всем диапазоне токов нагрузки.

Монолитный синхронный понижающий преобразователь с функциями контроля входного и выходного токов и температуры

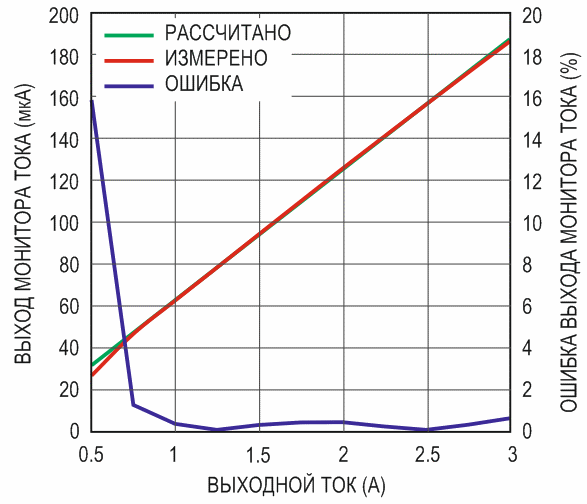

Рисунок 3. Зависимость сигнала монитора выходного
тока от тока выхода.

Аналогично, из этого же токового сигнала в комбинации с коэффициентом заполнения на выводе IMONIN вырабатывается ток, пропорциональный входному току, опять же, с масштабным коэффициентом 1/16000. При этом во всем диапазоне токов достигается точность лучше 5% (Рисунок 4).

Монолитный синхронный понижающий преобразователь с функциями контроля входного и выходного токов и температуры

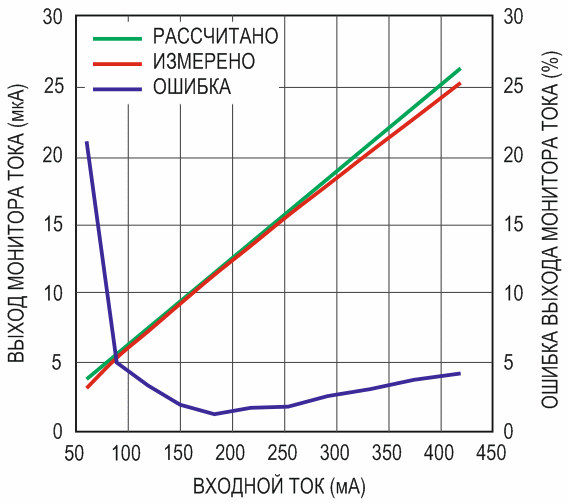

Рисунок 4. Зависимость сигнала монитора входного
тока от тока входа.

Обе цепи токовых сигналов подключены к внутренним усилителям напряжения, входы которых смещены опорным напряжением 1.2 В. Усилители могут отключать микросхему при выполнении пороговых условий. Таким образом, входной и выходной токи ограничены порогами, задаваемыми простым подключением резисторов к выводам IMONIN или IMONOUT, соответственно, как это показано на Рисунке 1. Порог ограничения тока и сопротивление резистора связаны следующей зависимостью:

К примеру, при использовании резистора 2 кОм уровень ограничения тока будет равен приблизительно 2 А.

Эта простая схема позволяет как контролировать, так и активно управлять уровнями ограничения входного и выходного токов, что раньше было возможно сделать только с помощью внешних схем, состоящих, например, из ЦАП и нескольких пассивных компонентов.

Измерение температуры

Микросхема LTC3626 вырабатывает напряжение, пропорциональное температуре ее кристалла, которое можно использовать для установки порога ограничения температуры. Типовое значение напряжения на выводе монитора TMON при комнатной температуре составляет 1.5 В. Чтобы рассчитать температуру кристалла TJ, необходимо умножить напряжение на выводе TMON на коэффициент преобразования, равный 200 °K/В, и вычесть смещение 273 °C. LTC3626 содержит также компаратор ограничения температуры, к входам которого подключены сигналы вывода установки температурного порога TSET и вывода TMON. Это позволяет напряжением VTSET на выводе TSET задать верхний порог рабочей температуры кристалла, используя формулу

Задавшись предельным значением температуры перехода, равным 125 °C, находим, что на выводе TSET необходимо установить напряжение порядка 2 В. В этом случае микросхема отключится, как только температура достигнет порогового уровня TJ.

Заключение

В микросхеме понижающего преобразователя LTC3626 функции контроля тока и температуры сочетаются с высокими техническими характеристиками и миниатюрным корпусом. С помощью микропроцессора или иной внешней логики управления можно очень просто контролировать условия работы устройства, используя сигналы выводов мониторов входного и выходного токов и температуры. Подав определенное напряжение на вход установки температурного порога, можно задать условия автоматического отключения.

Перевод: AlexAAN по заказу РадиоЛоцман

На английском языке: 20 V, 2.5 A Monolithic Synchronous Buck SWITCHER+ with Input Current, Output Current and Temperature Sensing/ Limiting Capabilities
