Колинеарная антенна "Slim Jim" (G2BCX)

W. FAULHABER - Y28RL/Y38ZL

УКВ антенны

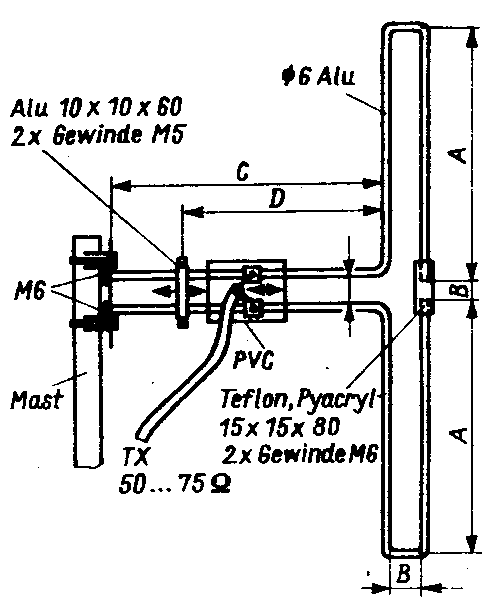

Антенна "Slim Jim", предложенная G2BCX для диапазона 144 или 430 МГц, имеет усиление около 3 дБ по сравнению с полуволновым диполем. Питание антенны осуществляется 75 или 50-омным коаксиальным кабелем.

Диапазон [MHz]

145

432

A [мм]

985+5

323 ±2

B [мм]

25 ±5

19 ±2

C [мм]

1168 ± 5

390 ±2

D [мм]

469

175


Литература:
  1. VHF/UKW Kollinear-Antenne ,,Slim Jim" nach G2BCX, ubersetzt nach Radiotechnika 37 (1987), H.8, S.395
