Маркус Пфайфер
Новости электроники, 3, 2007
Компания Texas Instruments предлагает изящное беспроводное решение для создания систем безопасности и измерительных приборов. Оно основано на сочетании известного микроконтроллера MSP430 и приемопередатчиков TI из производственной линейки Chipcon СС1100 и СС1021. Низкое энергопотребление, широкая универсальность и мощные программные и аппаратные средства разработки – преимущества этого решения, которому посвящена статья инженера компании TI.
В современной жизни, когда речь заходит о связи, все чаще подразумевается использование беспроводных соединений. Пример – радио- и сотовые телефоны или компьютерные сети. Несмотря на эту тенденцию, остается еще много автономных устройств с проводным соединением. Особенно это характерно для сенсорных приложений и устройств обеспечения безопасности. Широко известными стандартами связи являются Bluetooth и IEEE802.11 WLAN, обеспечивающие скорости передачи данных от средних до высоких, но не предназначенные для применения в устройствах со сверхнизким потреблением.
Протокол ZigBee основан на стандарте IEEE 802.15.4 RF и предназначен для применения в устройствах домашней автоматизации, которые обычно имеют автономное питание. Наиболее популярной сетевой топологией системы ZigBee является Mesh-топология (каждый с каждым). Она позволяет охватить большую площадь дома и обладает свойством динамической маршрутизации данных в сети. Нет необходимости в непосредственной связи передатчика и приемника, сообщение может пройти через множество маршрутизаторов. Достоинство этой сети в том, что она может переконфигурироваться в случае подключения к ней новых узлов или маршрутизаторов. Это позволяет сети самовосстанавливаться при удалении или отключении узлов. По сравнению с сетями с небольшими собственными пакетами, не поддерживающими ретрансляцию, в данной сети размер пакета по умолчанию больше. Для некоторых конечных изделий очень важна стандартизация. Однако это справедливо не для всего конечного оборудования. Собственная разработка более предпочтительна в устройствах обеспечения безопасности. В данной статье рассматриваются в основном системы собственной разработки и стандарты без ретрансляции, подобные Konnex-RF, имеющие более простые функции, и, следовательно, меньшие размеры пакета. При принятии решения об использовании определенного протокола необходимо определиться с частотным диапазоном. Частотный диапазон сильно зависит от законодательства, регулирующего целевые рынки.
Читать далее статью в полном объеме (pdf)
.jpg)
.jpg)

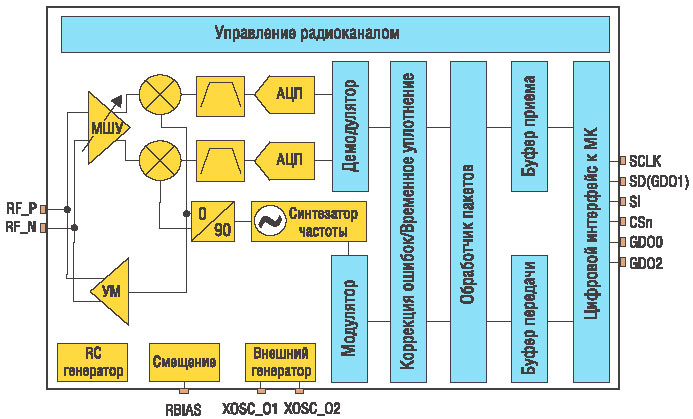

Структурная схема CC1100

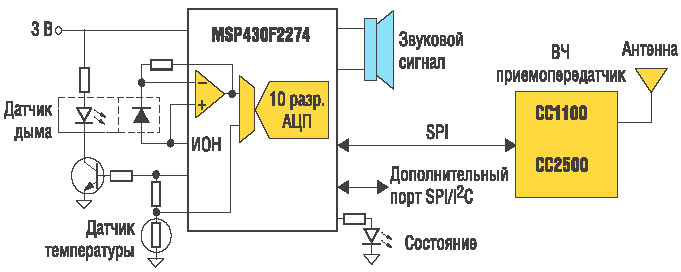

Структурная схема беспроводного детектора дыма
