Источники питания Keen Side

Шим-контроллеры Texas Instruments

К. Староверов
Новости электроники, 3, 2007

Компания Texas Instruments, лидер в области разработки и производства ИС ШИМ-контроллеров, предлагает инженерам, разработчикам импульсных источников питания, более 200 интегральных схем. В данной статье рассказывается об основных группах ШИМ-контроллеров Texas Instruments.

За прошедшие три десятилетия ШИМ-контроллеры прошли большой путь развития от выпуска в 1975 году первой интегральной схемы, ставшей основой для построения импульсных источников питания, до создания целого промышленного направления интегральных схем для источников питания и преобразователей питания, объем рынка которых в настоящее время измеряется миллиардами долларов с ежегодным темпом прироста порядка 9%. На современное многообразие ШИМ-контроллеров в немалой степени повлияло бурное развитие телекоммуникационных и компьютерных технологий,  а также портативной электронной техники с батарейным питанием. Например, под влиянием коммуникационной технологии Ethernet появилось целое направление интегральных контроллеров источников питания через сеть Ethernet (технология Power-Over-Ethernet или PoE). Широкое применение ШИМ-контроллеры также получили в светотехнике (особенно с появлением светодиодных ламп), автоматизированном электроприводе и прочих исполнительных механизмах с электрическим приводом. В настоящее время ШИМ-контроллеры выпускаются не только в виде отдельных интег ральных схем, они также входят в состав разнообразной продукции для источников питания (ИС и модули DC/DC-преобразователей, контроллеры батарейных источников питания, специализированные ИС источников питания и т.п.), а также микроконтроллеров и программируемой логики.

Одним из безусловных лидеров в области разработки и производства ИС ШИМ-контроллеров является компания Texas Instruments, спектр предложения которой охватывает более двухсот интегральных схем. Они различаются по поддерживаемым способам управления (по напряжению и/или току) и топологиям преобразования (однотактные, двухтактные, прямоходовые, обратноходовые, повышающие, понижающие), по уровню мощности, конструктивному исполнению и многим другим признакам.

Читать далее статью в полном объеме (pdf)



Пример изолированного сетевого источника питания на основе ШИМ-контроллера UCC38C44

Пример изолированного сетевого источника питания на основе ШИМ-контроллера UCC38C44

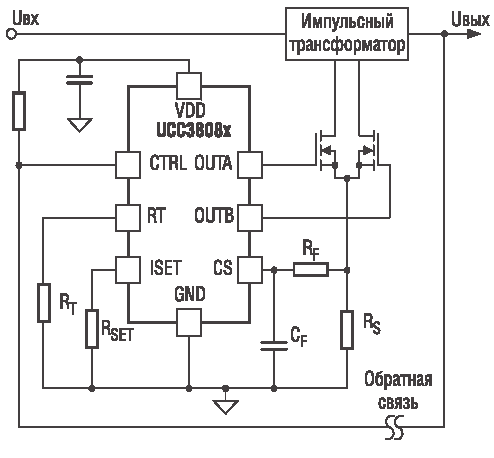

Типичное применение UCC38083/4/5/6 в изолированном двухтактном преобразователе со средней точкой трансформатора
Типичное применение UCC38083/4/5/6 в изолированном двухтактном преобразователе со средней точкой трансформатора

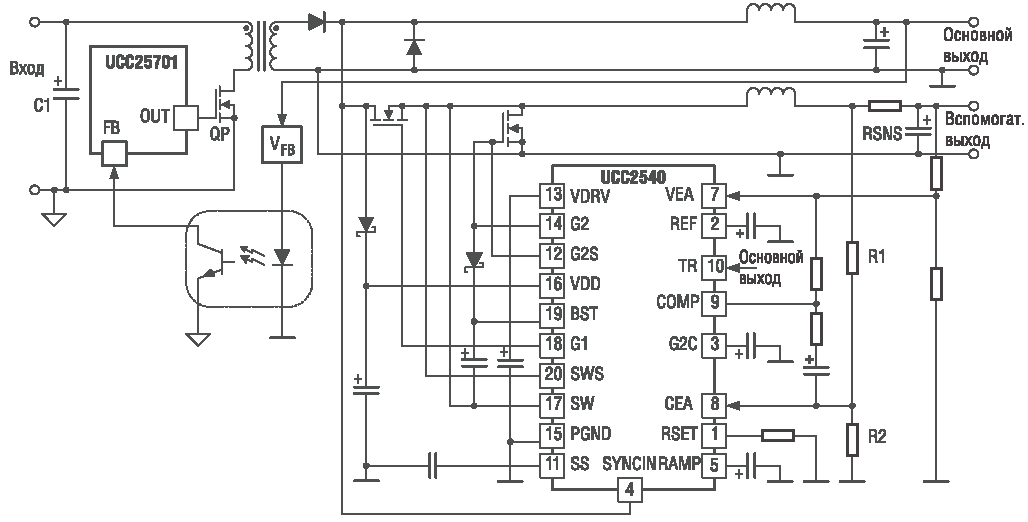

Двухканальный изолированный стабилизатор напряжения

Двухканальный изолированный стабилизатор напряжения
