Сергей Кривандин
Новости электроники, 3, 2007
Компания Texas Instruments выпускает широкую линейку модульных point-of-load преобразователей для цифровых сигнальных процессоров, программируемой логики, специализированных ИС, микропроцессоров. В ранг «героев» TI (см. материал Ильи Фурмана и Евгения Звонарева в 3-м номере «НЭ», 2007) возведен и модуль питания PTH08T230W. Он входит в состав серии TurboTrans и позволяет уменьшить выбросы напряжения при включении/выключении и сократить количество фильтрующих конденсаторов. Модуль имеет функции синхронизации и задания последовательности включения/выключения СБИС.
Преобразователь PTH08T230W относится ко второму поколению T2 серии PTH с функцией TurboTrans. Основные свойства преобразователя:
- выходной ток 6 А;
- регулировка выходного напряжения в диапазоне 0,7...5,5 В;
- дистанционное включение/ выключение;
- защита от перегрева;
- высокий КПД до 90% (при Uвых=2,5 В);
- встроенная функция TurboTransTM;
- размеры преобразователей уменьшены на 50%;
- встроенная синхронизация SmartSync;
- широкий диапазон входного напряжения 4,5...14 В;
- встроенная функция задания последовательности включения/ выключения AutoTrack;
Широкий диапазон входного напряжения позволяет применить модуль в системах распределенного питания с промежуточной шиной 12 В или использовать напряжение 5 В с выхода основного DC/DC преобразователя платы или полки. Для установки значения выходного напряжения модуля используется только один внешний резистор Rset. Для компенсации падения напряжения на проводниках между выходом модуля и нагрузкой преобразователь имеет выносную обратную связь (выводы +Sense и -Sense). Дистанционное включение/выключение модуля осуществляется через вывод INH/UVLO.
PTH08T210W, PTH08T220W, PTH08T230W, PTH08T240W, PTH08T250W, PTH05T210W
Читать далее статью в полном объеме (pdf)
Внешний вид модуля PTH08T230W

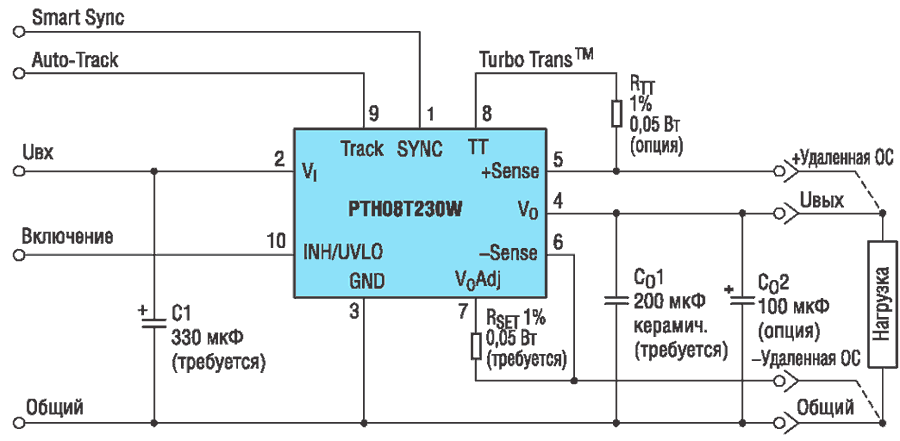

Схема включения модуля питания PTH08T230W
