VIPER - новое слово в проектировании импульсных источников питания

Роман Поташов
Новости электроники 5, 2007

Компания STMicroelectronics на протяжении последних лет закрепила за собой звание лидера по производству аналоговой продукции, заняв законное второе место по объемам ее выпуска после Texas Instruments. Основным актуальным на сегодняшний день направлением в этом бизнесе можно считать Power management. Именно в этом сегменте компания STMicroelectronics сделала небольшой, но значимый технологический переворот, выпустив уникальные микросхемы для построения импульсных источников питания.

В недавнем прошлом многие компании-производители стали отказываться от трансформаторных блоков питания вследствие их немалой массы и значительных габаритных размеров. Представьте себе трансформаторный блок питания с выходной мощностью 100-150 Вт, выполненный даже на ториодальном магнитопроводе. Масса такого блока питания будет составлять примерно 5-7 кг, а о его габаритах даже нечего и говорить. С появлением всевозможных микросхем ШИМ-контроллеров и высоковольтных мощных MOSFET-транзисторов на смену трансформаторным источникам питания пришли импульсные, следовательно, габаритные размеры и масса блоков питания уменьшились в несколько раз. Импульсные блоки питания не уступают трансформаторным по мощности, более того, они гораздо эффективнее. КПД современных импульсных блоков питания достигает 95 %.

Читать далее статью в полном объеме (pdf)

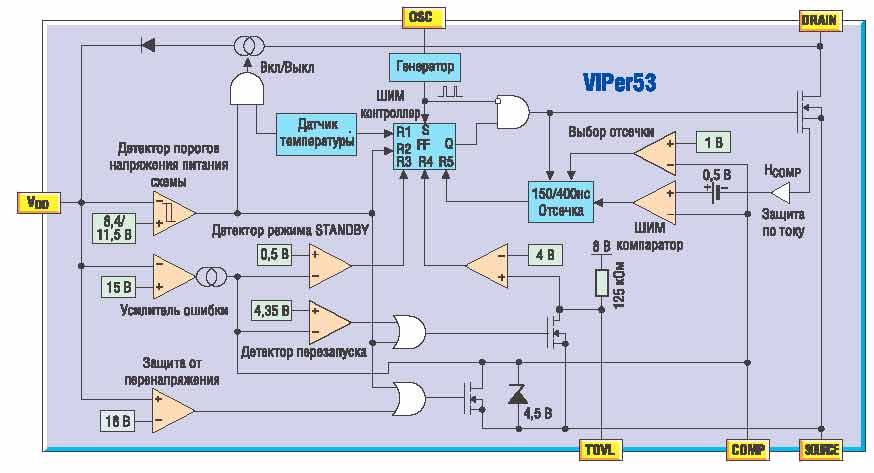

Функциональная схема VIPer
Функциональная схема VIPer

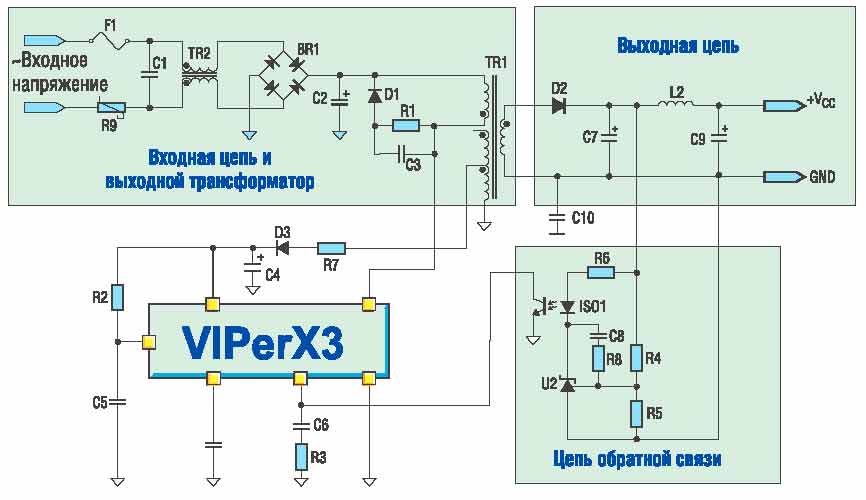

Принципиальная схема включения микросхемы семейства VIPer

Принципиальная схема включения микросхемы семейства VIPer

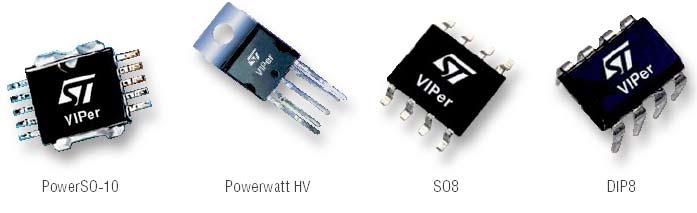

Корпусное исполнение микросхем семейства VIPer
Корпусное исполнение микросхем семейства VIPer
