Сергей Кривандин
Новости электроники 6, 2007
При конструировании сетевых источников питания малой мощности (0,5...1 Вт) важны экономичность решения, малая площадь на плате и уменьшение числа дополнительных компонентов. Всем этим задачам отвечают неизолированные AC/DC-модули питания японской компании ROHM. В сочетании с DC/DC-преобразователем RECOM, обеспечивающим электрическую изоляцию «вход-выход», можно получить простой и экономичный изолированный сетевой источник питания.
Модули ROHM и RECOM
Рассмотрим модули ROHM для построения сетевых источников питания мощностью от 0,5 до 1 Вт.
- выпрямленное напряжение на входе модуля. Напряжение AC/DC-преобразователя, построенного на базе модуля, составляет 160...276 В переменного тока.
- выпрямленное напряжение на входе модуля. Напряжение AC/DC-преобразователя, построенного на базе модуля, составляет 170...265 В переменного тока.
AC/DC - преобразовател и ROHM не содержат выпрямитель, поэтому на их вход необходимо подключить диод или диодный мост и фильтрующие конденсаторы. Преобразователь ROHM представляет собой гибридную микросборку, включающую силовой ключ, цепи управления и обратной связи. Микросборка не имеет гальванической развязки от напряжения сети.
Для построения изолированного сетевого источника питания нужно обеспечить развязку вход-выход. Сделать это можно, подключив на выход AC/DC-преобразователя ROHM DC/DC-конвертор с высокой электрической прочностью изоляции. Вариант схемы приведен на рис. 1.
Широкий выбор таких конверторов имеется в номенклатуре компании RECOM.
BP5041A5, BP5041A, BP5041A15, BP5045A5
Читать далее статью в полном обьеме (pdf)

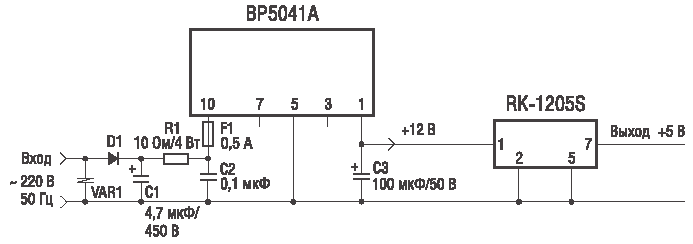

Изолированный 1 Вт сетевой источник питания с выходом 5 В на микросборках Rohm и RECOM

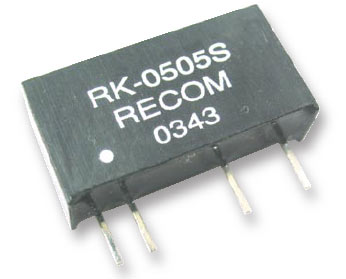

Внешний вид преобразователя серии RK в корпусе SIP 7
