Компания Microchip Technologies Inc., один из ведущих мировых производителей 8- и 16-разрядных микроконтроллеров, производит также широкий ассортимент аналоговых микросхем и, в том числе, супервизоров, предназначенных для управления напряжением питания микроконтроллеров. Особенностям супервизоров Microchip и правильному их подбору при разработке микропроцессорных систем посвящена эта статья.
Самым эффективным и дешевым способом контроля над напряжением питания при разработке микропроцессорных систем является использование внешней микросхемы супервизора питания. Она позволяет не только поддерживать контроллер в состоянии сброса перед его пуском (функция POR – power on reset), но и контролировать уровень и стабильность питания во время выполнения программы (функция BOR – brown out reset), выполнять функции сторожевого таймера (WDT), а также реализовывать другие сервисные функции, такие, как внешний сброс. Microchip Technology Inc., ведущий мировой производитель 8-ми и 16-битных контроллеров, предлагает широкий диапазон супервизоров и детекторов напряжения.
Зачем нужен супервизор?
Супервизоры питания микроконтроллеров используются в различных приложениях, но две основные задачи, которые они позволяют решать – следующие:
- Удержание контроллера в состоянии сброса до тех пор, пока напряжение питания не достигнет заданного значения и не стабилизируется (POR).
- Сброс контроллера при снижении напряжения питания ниже критического уровня или при внезапном провале напряжения (BOR).
Несмотря на то, что большинство современных микроконтроллеров уже имеют в своем составе встроенные модули POR и BOR, применение внешних супервизоров оправданно по следующим соображениям:
- Ограниченное число контрольных точек для сброса микроконтроллера при использовании внутренних функций, по сравнению с супервизором.
- Ток потребления внешнего супервизора в сотни раз меньше по сравнению с потреблением при подключении внутренней функции BOR и POR, что связано в первую очередь с технологией производства микроконтроллеров и аналоговых микросхем.
Читать далее статью в полном обьеме (pdf)

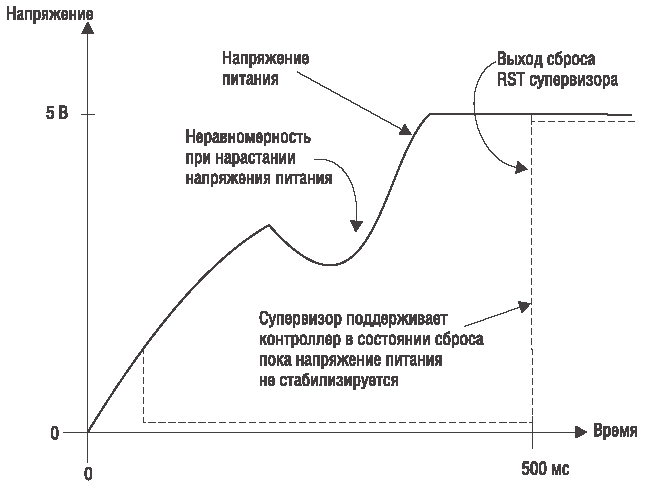

Удержание контроллера в состоянии «Сброс» при нарастании напряжения питания

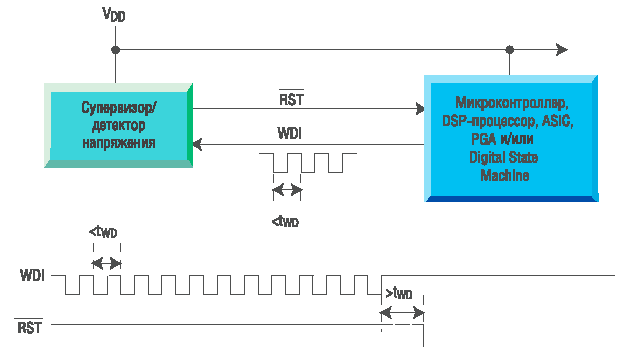

Использование супервизора в качестве сторожевого таймера
