Маломощные операционные усилители

Владимир Еремеев
Новости электроники 9, 2007

Texas Instruments (TI) предлагает большой выбор операционных усилителей (ОУ), включая прецизионные, маломощные, с низким напряжением питания, высокоскоростные и rail-to-rail. В статье приведен обзор операционных усилителей компании TI, ток потребления которых в состоянии покоя не превышает 1 мА. Основные области их применения – портативные измерительные и детектирующие устройства, в том числе – охранные системы; устройства промышленной автоматики; медицинская техника.

Компанией Texas Instruments разработано огромное количество промышленных усилителей с малым потреблением и низковольтных операционных усилителей с функциями, которые удовлетворяют самым разнообразным требованиям. Данное разделение не является строгим. ОУ может быть одновременно быстродействующим, малошумящим, с выходным напряжением, близким к напряжению питания и т.п. Облегчить процесс выбора позволяет интерактивный ресурс параметрического поиска.

Маломощными в настоящей статье определены усилители, ток потребления которых в состоянии покоя не превышает 1 мА. В таблицах 1 и 2 приведены основные параметры этих устройств. Компания Burr-Brown (с 2000 года является подразделением TI) зарекомендовала себя как поставщик эталонной аналоговой продукции. Операционные и инструментальные усилители этой линии являются основными составляющими современных измерительных и управляющих систем, предназначенных для детектирования и усиления слабых сигналов.

Каждая из групп ОУ обладает следующими отличительными параметрами:

• высокоточные ОУ имеют напряжение смещения менее 500 мкВ;
• малошумящие ОУ характеризуются напряжением шумов не более 20 нВ/ на 1 кГц;
• входной ток смещения ОУ с малым входным током не превышает 100 пА (OPA7xx, OPA6xx);
• полоса пропускания широкополосных ОУ достигает 5 МГц;
• ОУ, ориентированные на работу при пониженном напряжении питания, работоспособны при напряжении ниже 2,7 В;
• микропотребляющие ОУ имеют ток потребления менее 50 мкА на канал;
• ОУ с выходом Rail-to-Rail обеспечивают максимально возможный размах выходного напряжения (в пределах напряжения питания ОУ), что позволяет получить самый широкий динамический диапазон;
• ОУ общего назначения имеют средние показатели по всем группам параметров и применяются в изделиях, где одним из важнейших требований является низкая цена.

Читать далее статью в полном обьеме (pdf)

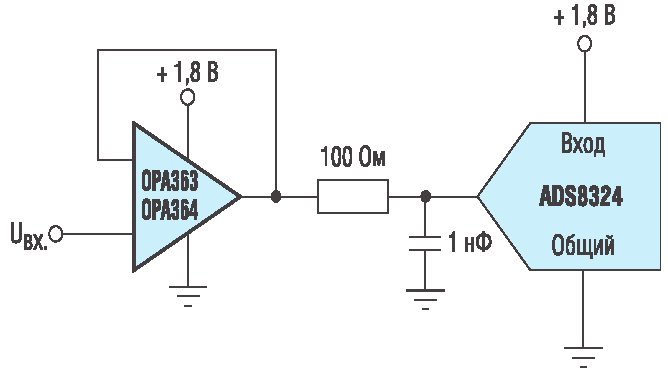

Функциональная схема включения OPA363

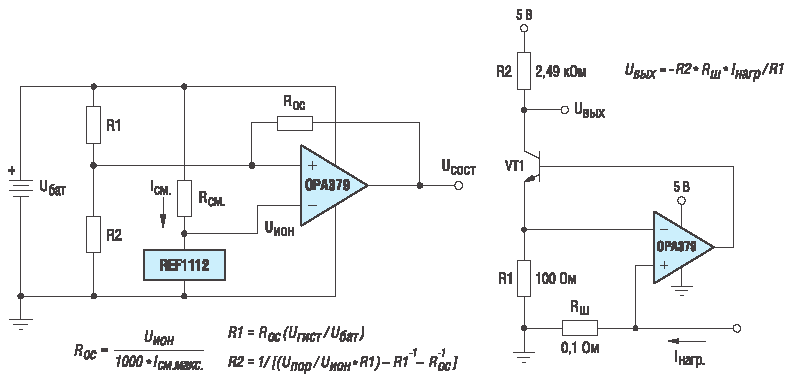

Типичные примеры использования OPA379
